adalah dalam bentuk perubahan amplitudo atau modulasi amplitudo
(dijelaskan kemudian.

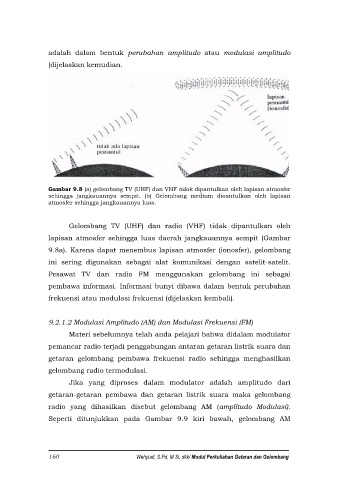

Gambar 9.8 (a) gelombang TV (UHF) dan VHF tidak dipantulkan oleh lapisan atmosfer
sehingga jangkauannya sempit. (b) Gelombang medium dioantulkan oleh lapisan
atmosfer sehingga jangkauannya luas.

Gelombang TV (UHF) dan radio (VHF) tidak dipantulkan oleh
lapisan atmosfer sehingga luas daerah jangkauannya sempit (Gambar

9.8a). Karena dapat menembus lapisan atmosfer (ionosfer), gelombang
ini sering digunakan sebagai alat komunikasi dengan satelit-satelit.

Pesawat TV dan radio FM menggunakan gelombang ini sebagai

pembawa informasi. Informasi bunyi dibawa dalam bentuk perubahan
frekuensi atau modulasi frekuensi (dijelaskan kembali).

9.2.1.2 Modulasi Amplitudo (AM) dan Modulasi Frekuensi (FM)
Materi sebelumnya telah anda pelajari bahwa didalam modulator

pemancar radio terjadi penggabungan antaran getaran listrik suara dan

getaran gelombang pembawa frekuensi radio sehingga menghasilkan
gelombang radio termodulasi.

Jika yang diproses dalam modulator adalah amplitudo dari

getaran-getaran pembawa dan getaran listrik suara maka gelombang
radio yang dihasilkan disebut gelombang AM (amplitudo Modulasi).

Seperti ditunjukkan pada Gambar 9.9 kiri bawah, gelombang AM
