P. 55

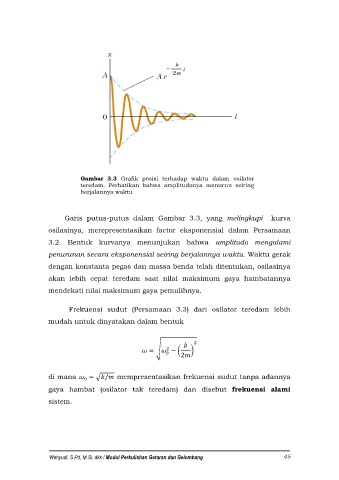

Gambar 3.3 Grafik posisi terhadap waktu dalam osilator
teredam. Perhatikan bahwa amplitudonya menurun seiring
berjalannya waktu
Garis putus-putus dalam Gambar 3.3, yang melingkupi kurva
osilasinya, merepresentasikan factor eksponensial dalam Persamaan
3.2. Bentuk kurvanya menunjukan bahwa amplitudo mengalami
penurunan secara eksponensial seiring berjalannya waktu. Waktu gerak
dengan konstanta pegas dan massa benda telah ditentukan, osilasinya
akan lebih cepat teredam saat nilai maksimum gaya hambatannya
mendekati nilai maksimum gaya pemulihnya.
Frekuensi sudut (Persamaan 3.3) dari osilator teredam lebih
mudah untuk dinyatakan dalam bentuk
2
2
= √ − ( 2 )
0
di mana = √ / mempresentasikan frekuensi sudut tanpa adannya
0
gaya hambat (osilator tak teredam) dan disebut frekuensi alami
sistem.
Wahyudi, S.Pd, M.Si, dkk / Modul Perkuliahan Getaran dan Gelombang 45
