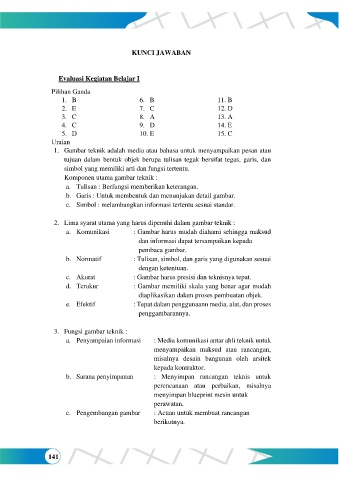

KUNCI JAWABAN

Evaluasi Kegiatan Belajar I

Pilihan Ganda
1. B 6. B 11. B
2. E 7. C 12. D
3. C 8. A 13. A
4. C 9. D 14. E
5. D 10. E 15. C
Uraian
1. Gambar teknik adalah media atau bahasa untuk menyampaikan pesan atau
tujuan dalam bentuk objek berupa tulisan tegak bersifat tegas, garis, dan
simbol yang memiliki arti dan fungsi tertentu.
Komponen utama gambar teknik :
a. Tulisan : Berfungsi memberikan keterangan.
b. Garis : Untuk membentuk dan menunjukan detail gambar.
c. Simbol : melambangkan informasi tertentu sesuai standar.

2. Lima syarat utama yang harus dipenuhi dalam gambar teknik :
a. Komunikasi : Gambar harus mudah diahami sehingga maksud
dan informasi dapat tersampaikan kepada
pembaca gambar.
b. Normatif : Tulisan, simbol, dan garis yang digunakan sesuai
dengan ketentuan.
c. Akurat : Gambar harus presisi dan teknisnya tepat.
d. Terukur : Gambar memiliki skala yang benar agar mudah
diaplikasikan dalam proses pembuatan objek.
e. Efektif : Tepat dalam penggunaann media, alat, dan proses
penggambarannya.

3. Fungsi gambar teknik :
a. Penyampaian informasi : Media komunikasi antar ahli teknik untuk
menyampaikan maksud atau rancangan,
misalnya desain bangunan oleh arsitek
kepada kontraktor.
b. Sarana penyimpanan : Menyimpan rancangan teknis untuk
perencanaan atau perbaikan, misalnya
menyimpan blueprint mesin untuk
perawatan.
c. Pengembangan gambar : Acuan untuk membuat rancangan
berikutnya.
