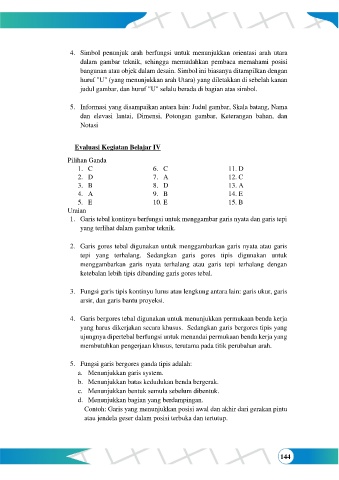

4. Simbol penunjuk arah berfungsi untuk menunjukkan orientasi arah utara
dalam gambar teknik, sehingga memudahkan pembaca memahami posisi
bangunan atau objek dalam desain. Simbol ini biasanya ditampilkan dengan
huruf "U" (yang menunjukkan arah Utara) yang diletakkan di sebelah kanan
judul gambar, dan huruf "U" selalu berada di bagian atas simbol.

5. Informasi yang disampaikan antara lain: Judul gambar, Skala batang, Nama
dan elevasi lantai, Dimensi, Potongan gambar, Keterangan bahan, dan
Notasi

Evaluasi Kegiatan Belajar IV

Pilihan Ganda
1. C 6. C 11. D
2. D 7. A 12. C
3. B 8. D 13. A
4. A 9. B 14. E
5. E 10. E 15. B
Uraian
1. Garis tebal kontinyu berfungsi untuk menggambar garis nyata dan garis tepi
yang terlihat dalam gambar teknik.

2. Garis gores tebal digunakan untuk menggambarkan garis nyata atau garis
tepi yang terhalang. Sedangkan garis gores tipis digunakan untuk
menggambarkan garis nyata terhalang atau garis tepi terhalang dengan
ketebalan lebih tipis dibanding garis gores tebal.

3. Fungsi garis tipis kontinyu lurus atau lengkung antara lain: garis ukur, garis
arsir, dan garis bantu proyeksi.

4. Garis bergores tebal digunakan untuk menunjukkan permukaan benda kerja
yang harus dikerjakan secara khusus. Sedangkan garis bergores tipis yang
ujungnya dipertebal berfungsi untuk menandai permukaan benda kerja yang
membutuhkan pengerjaan khusus, terutama pada titik perubahan arah.

5. Fungsi garis bergores ganda tipis adalah:
a. Menunjukkan garis system.
b. Menunjukkan batas kedudukan benda bergerak.
c. Menunjukkan bentuk semula sebelum dibentuk.
d. Menunjukkan bagian yang berdampingan.
Contoh: Garis yang menunjukkan posisi awal dan akhir dari gerakan pintu
atau jendela geser dalam posisi terbuka dan tertutup.

144
