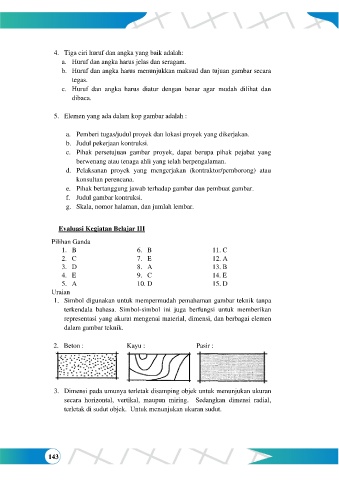

4. Tiga ciri huruf dan angka yang baik adalah:
a. Huruf dan angka harus jelas dan seragam.
b. Huruf dan angka harus menunjukkan maksud dan tujuan gambar secara
tegas.
c. Huruf dan angka harus diatur dengan benar agar mudah dilihat dan
dibaca.

5. Elemen yang ada dalam kop gambar adalah :

a. Pemberi tugas/judul proyek dan lokasi proyek yang dikerjakan.
b. Judul pekerjaan kontruksi.
c. Pihak persetujuan gambar proyek, dapat berupa pihak pejabat yang
berwenang atau tenaga ahli yang telah berpengalaman.
d. Pelaksanan proyek yang mengerjakan (kontraktor/pemborong) atau
konsultan perencana.
e. Pihak bertanggung jawab terhadap gambar dan pembuat gambar.
f. Judul gambar kontruksi.
g. Skala, nomor halaman, dan jumlah lembar.

Evaluasi Kegiatan Belajar III

Pilihan Ganda
1. B 6. B 11. C
2. C 7. E 12. A
3. D 8. A 13. B
4. E 9. C 14. E
5. A 10. D 15. D
Uraian
1. Simbol digunakan untuk mempermudah pemahaman gambar teknik tanpa
terkendala bahasa. Simbol-simbol ini juga berfungsi untuk memberikan
representasi yang akurat mengenai material, dimensi, dan berbagai elemen
dalam gambar teknik.

2. Beton : Kayu : Pasir :

3. Dimensi pada umunya terletak disamping objek untuk menunjukan ukuran
secara horizontal, vertikal, maupun miring. Sedangkan dimensi radial,
terletak di sudut objek. Untuk menunjukan ukuran sudut.
