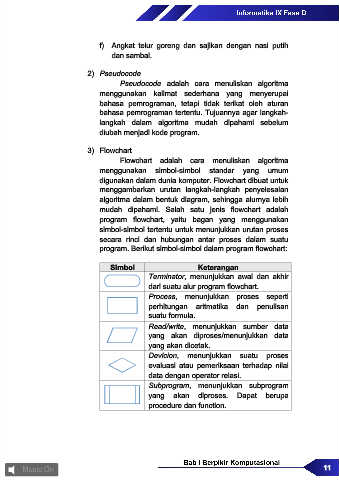

Page 19 - E-Modul Informatika Kelas IX Tingkat SMP_Neat
P. 19
f) Angkat telur goreng dan sajikan dengan nasi putih
dan sambal.
2) Pseudocode
Pseudocode adalah cara menuliskan algoritma
menggunakan kalimat sederhana yang menyerupai
bahasa pemrograman, tetapi tidak terikat oleh aturan
bahasa pemrograman tertentu. Tujuannya agar langkah-
langkah dalam algoritma mudah dipahami sebelum
diubah menjadi kode program.
3) Flowchart
Flowchart adalah cara menuliskan algoritma
menggunakan simbol-simbol standar yang umum
digunakan dalam dunia komputer. Flowchart dibuat untuk
menggambarkan urutan langkah-langkah penyelesaian
algoritma dalam bentuk diagram, sehingga alurnya lebih
mudah dipahami. Salah satu jenis flowchart adalah
program flowchart, yaitu bagan yang menggunakan
simbol-simbol tertentu untuk menunjukkan urutan proses
secara rinci dan hubungan antar proses dalam suatu
program. Berikut simbol-simbol dalam program flowchart:
Simbol Keterangan
Terminator, menunjukkan awal dan akhir
dari suatu alur program flowchart.
Process, menunjukkan proses seperti
perhitungan aritmatika dan penulisan
suatu formula.
Read/write, menunjukkan sumber data
yang akan diproses/menunjukkan data
yang akan dicetak.
Devicion, menunjukkan suatu proses
evaluasi atau pemeriksaan terhadap nilai
data dengan operator relasi.
Subprogram, menunjukkan subprogram
yang akan diproses. Dapat berupa
procedure dan function.
