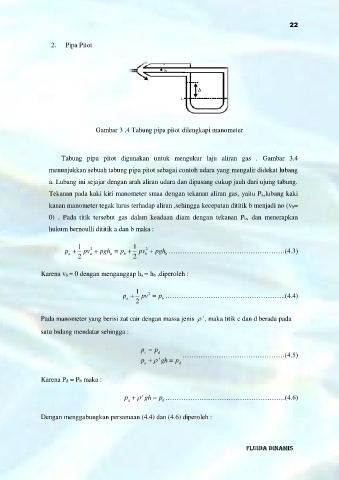

Page 22 - FLUIDA DINAMIS (1)

22

2. Pipa Pitot

Gambar 3 .4 Tabung pipa pitot dilengkapi manometer

Tabung pipa pitot digunakan untuk mengukur laju aliran gas . Gambar 3.4
menunjukkan sebuah tabung pipa pitot sebagai contoh udara yang mengalir didekat lubang

a. Lubang ini sejajar dengan arah aliran udara dan dipasang cukup jauh dari ujung tabung.

Tekanan pada kaki kiri manometer smaa dengan tekanan aliran gas, yaitu Pa,lubang kaki
kanan manometer tegak lurus terhadap aliran ,sehingga kecepatan dititik b menjadi no (vb=

0) . Pada titik tersebut gas dalam keadaan diam dengan tekanan Pb, dan menerapkan
hukum bernoulli dititik a dan b maka :

1 1
p  pv  pgh  p  pv  pgh ……………………………………………(4.3)
2
2
a
2 a a b 2 b b
Karena vb = 0 dengan menganggap ha = hb ,diperoleh :

1
p  pv  2 p ……………………………………………..(4.4)
a b
2

Pada manometer yang berisi zat cair dengan massa jenis '  , maka titik c dan d berada pada

satu bidang mendatar sehingga :

p  p d
c
p  a  'gh  p d ………………………………………(4.5)

Karena Pd = Pb maka :

p  a  'gh  p ……………….…………………………….(4.6)
b

Dengan menggabungkan persamaan (4.4) dan (4.6) diperoleh :
