Proyeksi Piktorial

Proyeksi piktorial (pictorial drawing) adalah cara untuk menampilkan

gambar benda yang mendekati bentuk dan ukuran benda sebenarnya yang
digambar secara tiga dimensi, dengan pandangan tunggal.

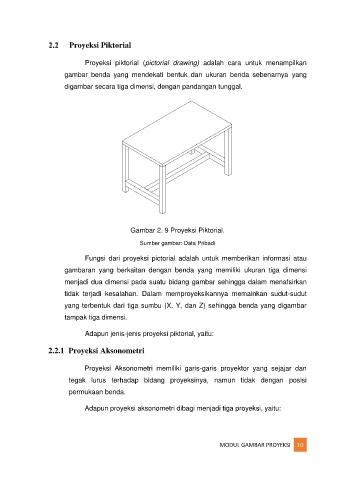

Gambar 2. 9 Proyeksi Piktorial.

Sumber gambar: Data Pribadi

Fungsi dari proyeksi pictorial adalah untuk memberikan informasi atau
gambaran yang berkaitan dengan benda yang memiliki ukuran tiga dimensi

menjadi dua dimensi pada suatu bidang gambar sehingga dalam menafsirkan

tidak terjadi kesalahan. Dalam memproyeksikannya memainkan sudut-sudut
yang terbentuk dari tiga sumbu (X, Y, dan Z) sehingga benda yang digambar

tampak tiga dimensi.

Adapun jenis-jenis proyeksi piktorial, yaitu:

2.2.1 Proyeksi Aksonometri

Proyeksi Aksonometri memiliki garis-garis proyektor yang sejajar dan
tegak lurus terhadap bidang proyeksinya, namun tidak dengan posisi

permukaan benda.

Adapun proyeksi aksonometri dibagi menjadi tiga proyeksi, yaitu:
