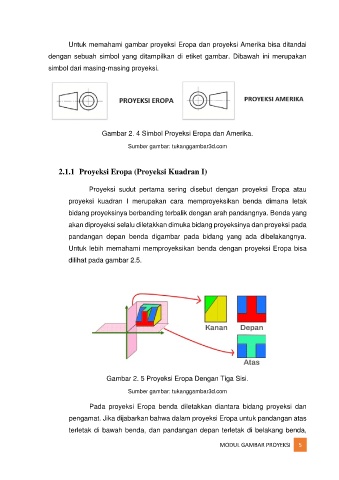

Untuk memahami gambar proyeksi Eropa dan proyeksi Amerika bisa ditandai
dengan sebuah simbol yang ditampilkan di etiket gambar. Dibawah ini merupakan
simbol dari masing-masing proyeksi.
Gambar 2. 4 Simbol Proyeksi Eropa dan Amerika.
Sumber gambar: tukanggambar3d.com
2.1.1 Proyeksi Eropa (Proyeksi Kuadran I)
Proyeksi sudut pertama sering disebut dengan proyeksi Eropa atau
proyeksi kuadran I merupakan cara memproyeksikan benda dimana letak
bidang proyeksinya berbanding terbalik dengan arah pandangnya. Benda yang
akan diproyeksi selalu diletakkan dimuka bidang proyeksinya dan proyeksi pada
pandangan depan benda digambar pada bidang yang ada dibelakangnya.
Untuk lebih memahami memproyeksikan benda dengan proyeksi Eropa bisa
dilihat pada gambar 2.5.
Gambar 2. 5 Proyeksi Eropa Dengan Tiga Sisi.
Sumber gambar: tukanggambar3d.com
Pada proyeksi Eropa benda diletakkan diantara bidang proyeksi dan
pengamat. Jika dijabarkan bahwa dalam proyeksi Eropa untuk pandangan atas
terletak di bawah benda, dan pandangan depan terletak di belakang benda,
MODUL GAMBAR PROYEKSI 5
