Page 15 - Modul Gambar Teknik
P. 15

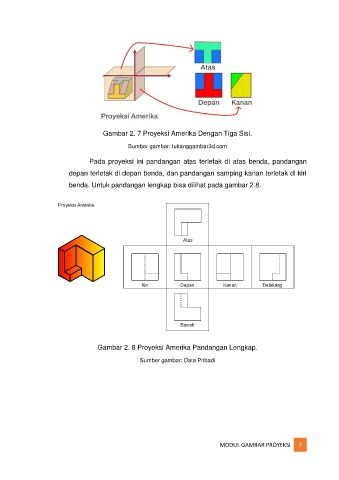

Gambar 2. 7 Proyeksi Amerika Dengan Tiga Sisi.
Sumber gambar: tukanggambar3d.com
Pada proyeksi ini pandangan atas terletak di atas benda, pandangan
depan terletak di depan benda, dan pandangan samping kanan terletak di kiri
benda. Untuk pandangan lengkap bisa dilihat pada gambar 2.8.
Gambar 2. 8 Proyeksi Amerika Pandangan Lengkap.
Sumber gambar: Data Pribadi
MODUL GAMBAR PROYEKSI 7
