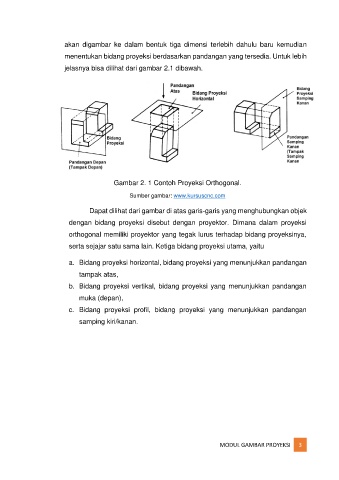

akan digambar ke dalam bentuk tiga dimensi terlebih dahulu baru kemudian
menentukan bidang proyeksi berdasarkan pandangan yang tersedia. Untuk lebih
jelasnya bisa dilihat dari gambar 2.1 dibawah.
Gambar 2. 1 Contoh Proyeksi Orthogonal.
Sumber gambar: www.kursuscnc.com
Dapat dilihat dari gambar di atas garis-garis yang menghubungkan objek
dengan bidang proyeksi disebut dengan proyektor. Dimana dalam proyeksi
orthogonal memiliki proyektor yang tegak lurus terhadap bidang proyeksinya,
serta sejajar satu sama lain. Ketiga bidang proyeksi utama, yaitu
a. Bidang proyeksi horizontal, bidang proyeksi yang menunjukkan pandangan
tampak atas,
b. Bidang proyeksi vertikal, bidang proyeksi yang menunjukkan pandangan
muka (depan),
c. Bidang proyeksi profil, bidang proyeksi yang menunjukkan pandangan
samping kiri/kanan.
