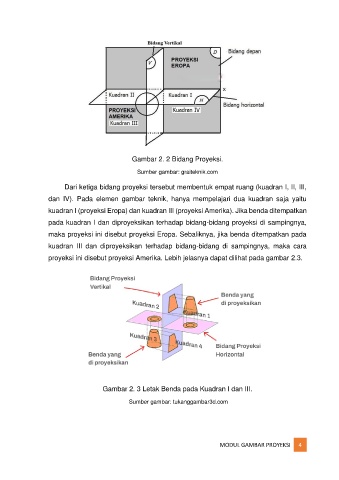

Gambar 2. 2 Bidang Proyeksi.
Sumber gambar: graiteknik.com
Dari ketiga bidang proyeksi tersebut membentuk empat ruang (kuadran I, II, III,
dan IV). Pada elemen gambar teknik, hanya mempelajari dua kuadran saja yaitu
kuadran I (proyeksi Eropa) dan kuadran III (proyeksi Amerika). Jika benda ditempatkan
pada kuadran I dan diproyeksikan terhadap bidang-bidang proyeksi di sampingnya,
maka proyeksi ini disebut proyeksi Eropa. Sebaliknya, jika benda ditempatkan pada
kuadran III dan diproyeksikan terhadap bidang-bidang di sampingnya, maka cara
proyeksi ini disebut proyeksi Amerika. Lebih jelasnya dapat dilihat pada gambar 2.3.
Gambar 2. 3 Letak Benda pada Kuadran I dan III.
Sumber gambar: tukanggambar3d.com
