MATERI

MENGGAMBAR PROYEKSI BANGUNAN

1. Pengertian Proyeksi

Proyeksi adalah ilmu yang mempelajari tentang cara menggambarkan
suatu benda tiga dimensi dari sudut pandang kita ke dalam kertas gambar secara

dua dimensi yang dapat menunjukkan bentuk, ukuran, dan kedudukan dari benda

tersebut.

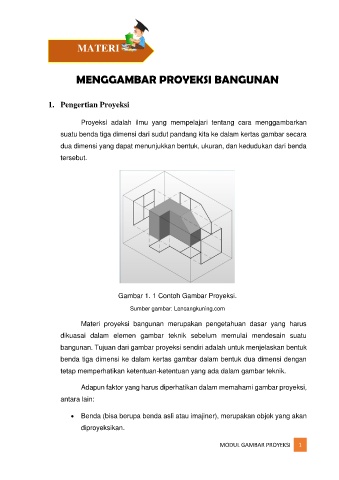

Gambar 1. 1 Contoh Gambar Proyeksi.

Sumber gambar: Lancangkuning.com

Materi proyeksi bangunan merupakan pengetahuan dasar yang harus

dikuasai dalam elemen gambar teknik sebelum memulai mendesain suatu
bangunan. Tujuan dari gambar proyeksi sendiri adalah untuk menjelaskan bentuk

benda tiga dimensi ke dalam kertas gambar dalam bentuk dua dimensi dengan
tetap memperhatikan ketentuan-ketentuan yang ada dalam gambar teknik.

Adapun faktor yang harus diperhatikan dalam memahami gambar proyeksi,

antara lain:

 Benda (bisa berupa benda asli atau imajiner), merupakan objek yang akan

diproyeksikan.

MODUL GAMBAR PROYEKSI 1
