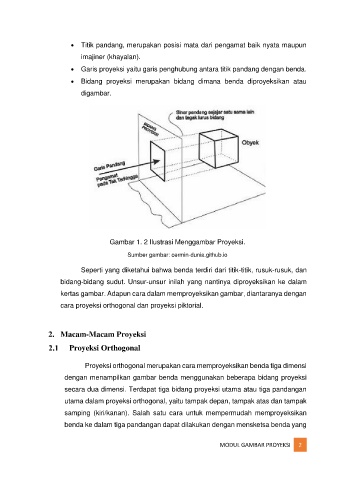

Page 10 - Modul Gambar Teknik

 Titik pandang, merupakan posisi mata dari pengamat baik nyata maupun

imajiner (khayalan).
 Garis proyeksi yaitu garis penghubung antara titik pandang dengan benda.

 Bidang proyeksi merupakan bidang dimana benda diproyeksikan atau

digambar.

Gambar 1. 2 Ilustrasi Menggambar Proyeksi.

Sumber gambar: cermin-dunia.github.io

Seperti yang diketahui bahwa benda terdiri dari titik-titik, rusuk-rusuk, dan

bidang-bidang sudut. Unsur-unsur inilah yang nantinya diproyeksikan ke dalam

kertas gambar. Adapun cara dalam memproyeksikan gambar, diantaranya dengan
cara proyeksi orthogonal dan proyeksi piktorial.

2. Macam-Macam Proyeksi

Proyeksi Orthogonal

Proyeksi orthogonal merupakan cara memproyeksikan benda tiga dimensi

dengan menampilkan gambar benda menggunakan beberapa bidang proyeksi
secara dua dimensi. Terdapat tiga bidang proyeksi utama atau tiga pandangan

utama dalam proyeksi orthogonal, yaitu tampak depan, tampak atas dan tampak

samping (kiri/kanan). Salah satu cara untuk mempermudah memproyeksikan
benda ke dalam tiga pandangan dapat dilakukan dengan mensketsa benda yang

MODUL GAMBAR PROYEKSI 2
