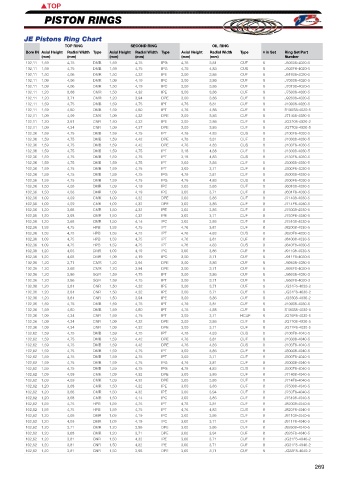

Page 268 - EA20_LR

TOP TOP
PISTON RINGS PISTON RINGS

JE Pistons Ring Chart JE Pistons Ring Chart
TOP RING SECOND RING OIL RING TOP RING SECOND RING OIL RING
Bore IN Axial Height Radial Width Type Axial Height Radial Width Type Axial Height Radial Width Type # in Set Ring Set Part Bore IN Axial Height Radial Width Type Axial Height Radial Width Type Axial Height Radial Width Type # in Set Ring Set Part
(mm) (mm) (mm) (mm) (mm) (mm) Number (mm) (mm) (mm) (mm) (mm) (mm) Number
97,61 1,59 4,57 IMH 1,59 4,57 IPT 3,97 4,75 CUF 1 J190F1-3843 102,11 1,59 4,75 DMB 1,59 4,75 IPG 4,76 3,81 CUF 8 J50008-4020-5
97,61 1,20 3,73 CUS 1,50 4,34 IPA 4,00 4,04 CUS 1 XH9761 102,11 1,59 4,75 DMB 1,59 4,75 IPG 4,76 4,83 CUS 8 J500F8-4020-5
97,99 1,50 4,24 IPL 1,50 4,24 IPL 3,00 3,96 IPD 6 J612U6-3858 102,11 1,50 4,06 DMR 1,50 4,32 IPE 3,00 3,86 CUF 8 J61908-4020-5
97,99 1,20 3,73 CUS 1,50 4,34 IPA 4,00 3,51 CUS 1 XH9800 102,11 1,09 4,06 DMR 1,09 4,19 IPC 3,00 3,86 CUF 8 J70008-4020-5
97,99 1,20 3,73 CUS 1,50 4,34 IPA 2,00 3,25 CUF 1 XS9800 102,11 1,09 4,06 DMR 1,50 4,19 IPC 3,00 3,86 CUF 8 J70T08-4020-5
97,99 0,95 3,23 CNN 2 Ring 2,00 2,69 CUF 1 ZV9800 102,11 1,20 3,68 CMR 1,50 4,32 IPE 3,00 3,86 CUF 8 J75008-4020-5
98,43 1,59 4,65 IMH 1,59 4,65 IPT 4,76 4,88 CUF 6 J150F6-3875-5 102,11 1,20 3,71 CMR 1,20 3,94 DPE 3,00 3,86 CUF 8 J92608-4020-5
98,43 1,50 4,60 DMH 1,50 4,60 IPT 2,50 3,81 CUF 1 XK3875 102,11 1,59 4,75 DMB 1,59 4,75 IPT 4,76 3,81 CUF 8 J10008-4020-5
98,55 1,50 4,60 DMH 1,50 4,60 IPT 2,50 3,81 CUF 1 XK3880 102,11 1,59 4,80 DMB 1,59 4,80 IPT 4,76 4,88 CUF 8 S100S8-4020-5
99,01 0,95 3,23 CNN 1,50 4,19 IPT 2,00 2,69 CUF 1 JG5001-3898 102,11 1,09 4,09 CMK 1,09 4,32 DPE 3,00 3,86 CUF 8 J71408-4020-5
99,01 0,95 3,23 CNN 2 Ring 2,00 2,69 CUF 1 ZV9900 102,11 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,86 CUF 8 JG3108-4020-2
99,06 1,50 3,68 CMR 1,50 4,19 IPT 3,00 3,81 CUF 8 J68008-3900-3 102,11 1,09 4,34 CNR 1,09 4,37 DPE 3,00 3,86 CUF 8 JG7708-4020-5
99,19 1,50 3,61 CNR 1,50 4,01 IPQ 3,00 3,81 CUF 8 JG6008-3905 102,36 1,59 4,75 DMB 1,59 4,75 IPT 4,76 4,83 CUS 8 J100F8-4030-5
99,31 1,50 3,84 CMR 1,50 4,27 IPT 3,00 3,94 CUF 8 J68008-3910-3 102,36 1,59 4,75 DMB 1,59 4,42 DPE 4,76 3,81 CUF 8 J10308-4030-5
99,49 1,20 3,73 CUS 1,50 4,22 IPT 2,80 3,56 CUF 4 JC14F4-3917 102,36 1,59 4,75 DMB 1,59 4,42 DPE 4,76 4,83 CUS 8 J103F8-4030-5
99,50 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1006-3917 102,36 1,59 4,75 DMB 1,59 4,75 IPT 3,18 4,88 CUF 8 J13008-4030-5
99,77 1,20 3,71 CUS 1,20 4,34 IPT 2,50 2,92 CUS 4 JC4404-3928 102,36 1,59 4,75 DMB 1,59 4,75 IPT 3,18 4,83 CUS 8 J130F8-4030-5
99,77 1,20 3,71 CUS 1,20 4,34 IPT 2,50 2,92 CUS 6 JC4406-3928 102,36 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,86 CUF 8 J30008-4030-5
100,00 1,50 4,19 IPA 1,75 4,19 IPE 3,00 3,81 IPD 6 J660U6-3937 102,36 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,71 CUF 8 J300F8-4030-5
100,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1006-3937 102,36 1,59 4,75 DMB 1,59 4,75 IPG 4,76 3,81 CUF 8 J50008-4030-5
100,00 0,95 3,23 CNN 1,20 4,32 IPT 2,00 2,69 CUF 1 JG3701-3937 102,36 1,59 4,75 DMB 1,59 4,75 IPG 4,76 4,83 CUS 8 J500F8-4030-5
100,00 1,20 3,94 CUS 1,50 4,45 IPA 4,00 4,06 CUS 1 XH10000 102,36 1,50 4,06 DMR 1,09 4,19 IPC 3,00 3,86 CUF 8 J60108-4030-5
100,00 1,20 3,94 CUS 1,50 4,45 IPA 2,00 3,25 CUF 1 XS10000 102,36 1,50 4,06 DMR 1,09 4,19 IPC 3,00 3,71 CUF 8 J601F8-4030-5
100,00 0,95 3,23 CNN 2 Ring 2,00 2,69 CUF 1 ZV10000 102,36 1,09 4,09 CMK 1,09 4,32 DPE 3,00 3,86 CUF 8 J71408-4030-5
100,03 1,20 3,73 CUS 1,20 4,32 IPT 2,50 3,05 CUS 4 JC4404-3938 102,36 1,09 4,09 CMK 1,09 4,32 DPE 3,00 3,86 CUF 8 J714F8-4030-5
100,03 1,20 3,73 CUS 1,20 4,32 IPT 2,50 3,05 CUS 6 JC4406-3938 102,36 1,20 3,68 CMR 1,50 4,32 IPE 3,00 3,86 CUF 8 J75008-4030-5
100,50 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1004-3957 102,36 1,20 3,68 CMR 1,50 4,32 IPE 3,00 3,71 CUF 8 J750F8-4030-5
100,50 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 6 JG1006-3957 102,36 1,20 3,68 CMR 1,50 4,14 IPC 3,00 3,86 CUF 8 J75108-4030-5
101,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1004-3976 102,36 1,59 4,75 HPB 1,59 4,75 IPT 4,76 3,81 CUF 8 J82008-4030-5
101,00 1,20 3,94 CUS 1,50 4,45 IPA 4,00 4,06 CUS 1 XH10100 102,36 1,59 4,75 HPB 1,59 4,75 IPT 4,76 4,83 CUS 8 J820F8-4030-5
101,00 1,20 3,91 CUS 1,50 4,42 IPA 2,00 3,25 CUF 1 XS10100 102,36 1,09 4,75 HPB 1,59 4,75 IPT 4,76 3,81 CUF 8 J84008-4030-5
101,60 1,59 4,75 DMB 1,59 4,75 IPT 4,76 4,83 CUS 8 J100F8-4000-5 102,36 1,09 4,75 HPB 1,59 4,75 IPT 4,76 4,83 CUS 8 J840F8-4030-5
101,60 1,59 4,75 DMB 1,59 4,37 DPE 4,76 3,81 CUF 8 J10308-4000-5 102,36 1,20 4,06 DMR 1,09 4,19 IPC 3,00 3,86 CUF 8 J91108-4030-5
101,60 1,59 4,75 DMB 1,59 4,37 DPE 4,76 4,83 CUS 8 J103F8-4000-5 102,36 1,20 4,06 DMR 1,09 4,19 IPC 3,00 3,71 CUF 8 J911F8-4030-5
101,60 1,59 4,75 DMB 1,59 4,75 IPT 3,18 4,67 CUS 8 J130F8-4000-5 102,36 1,20 3,71 CMR 1,20 3,94 DPE 3,00 3,86 CUF 8 J92608-4030-5
101,60 1,09 4,75 DMB 1,59 4,75 IPT 4,76 3,81 CUF 8 J20008-4000-5 102,36 1,20 3,68 CMR 1,20 3,94 DPE 3,00 3,71 CUF 8 J926F8-4030-5
101,60 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,86 CUF 8 J30008-4000-5 102,36 1,20 3,86 SGR 1,59 4,75 IPT 3,00 3,86 CUF 8 J95008-4030-3
101,60 1,59 4,75 DMB 1,59 4,75 IPG 4,76 3,81 CUF 8 J50008-4000-5 102,36 1,20 3,86 SGR 1,59 4,75 IPT 3,00 3,71 CUF 8 J950F8-4030-3
101,60 1,59 4,75 DMB 1,59 4,75 IPG 4,76 4,83 CUS 8 J500F8-4000-5 102,36 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,71 CUF 6 JG31F6-4030-2
101,60 1,50 4,06 DMR 1,50 4,14 IPC 3,00 3,86 CUF 8 J60008-4000-5 102,36 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,71 CUF 8 JG31F8-4030-2
101,60 1,50 4,06 DMR 1,50 4,19 IPC 3,00 3,86 CUF 8 J60D08-4000-5 102,36 1,20 3,81 CNR 1,50 3,94 IPE 3,00 3,86 CUF 8 JG3308-4030-2
101,60 1,50 4,06 DMR 1,50 4,32 IPE 3,00 3,86 CUF 8 J61908-4000-5 102,36 1,59 4,75 DMB 1,59 4,75 IPT 4,76 3,81 CUF 8 J10008-4030-5
101,60 1,09 4,09 CMK 1,09 4,32 DPE 3,00 3,86 CUF 8 J71408-4000-5 102,36 1,59 4,80 DMB 1,59 4,80 IPT 4,76 4,88 CUF 8 S100S8-4030-5
101,60 1,20 3,68 CMR 1,50 4,32 IPE 3,00 3,86 CUF 8 J75008-4000-5 102,36 1,09 4,34 CNR 1,59 4,75 IPT 3,00 3,71 HCUF 8 JG76F8-4030-5
101,60 1,20 3,68 CMR 1,50 4,19 IPC 3,00 3,86 CUF 8 J75108-4000-5 102,36 1,09 4,34 CNR 1,09 4,32 DPE 3,00 3,86 CUF 8 JG7708-4030-5
101,60 1,59 4,75 HPB 1,59 4,75 IPT 4,76 3,81 CUF 8 J82008-4000-5 102,36 1,09 4,34 CNR 1,09 4,32 DPE 3,00 3,71 CUF 8 JG77F8-4030-5
101,60 1,59 4,75 HPB 1,59 4,75 IPT 4,76 4,83 CUS 8 J820F8-4000-5 102,62 1,59 4,75 DMB 1,59 4,75 IPT 4,76 4,83 CUS 8 J100F8-4040-5
101,60 1,20 3,68 CMR 1,20 3,96 DPE 3,00 3,86 CUF 8 J92608-4000-5 102,62 1,59 4,75 DMB 1,59 4,42 DPE 4,76 3,81 CUF 8 J10308-4040-5
101,60 1,20 3,86 SGR 1,59 4,75 IPT 3,00 3,86 CUF 8 J95008-4000-3 102,62 1,59 4,75 DMB 1,59 4,42 DPE 4,76 4,83 CUS 8 J103F8-4040-5
101,60 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,86 CUF 6 JG3106-4000-7 102,62 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,86 CUF 8 J30008-4040-5
101,60 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,86 CUF 8 JG3108-4000-7 102,62 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,71 CUF 8 J300F8-4040-5
101,60 1,59 4,75 DMB 1,59 4,75 IPT 4,76 3,81 CUF 8 J10008-4000-5 102,62 1,59 4,75 DMB 1,59 4,75 IPG 4,76 3,81 CUF 8 J50008-4040-5
101,60 1,20 3,81 CNR 1,50 4,14 IPC 3,00 3,86 CUF 6 JG3406-4000-7 102,62 1,59 4,75 DMB 1,59 4,75 IPG 4,76 4,83 CUS 8 J500F8-4040-5
101,60 1,20 3,81 CNR 1,50 4,19 IPC 3,00 3,86 CUF 8 JG3408-4000-7 102,62 1,09 4,09 CMK 1,09 4,32 DPE 3,00 3,86 CUF 8 J71408-4040-5
101,60 1,09 4,34 CNR 1,09 4,32 DPE 3,00 3,86 CUF 8 JG7708-4000-5 102,62 1,09 4,09 CMK 1,09 4,32 DPE 3,00 3,86 CUF 8 J714F8-4040-5
101,85 1,59 4,75 DMB 1,59 4,75 IPT 4,76 4,83 CUS 8 J100F8-4010-0 102,62 1,20 3,68 CMR 1,50 4,32 IPE 3,00 3,86 CUF 8 J75008-4040-5
101,85 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,86 CUF 8 J30008-4010-0 102,62 1,20 3,68 CMR 1,50 4,32 IPE 3,00 3,94 CUF 8 J750F8-4040-5
101,85 1,59 4,75 DMB 1,59 4,75 IPT 4,76 3,94 CUF 8 J10008-4010-0 102,62 1,20 3,68 CMR 1,50 4,14 IPC 3,00 3,86 CUF 8 J75108-4040-5
101,85 1,20 3,84 CNR 1,50 4,32 IPC 3,00 3,86 CUF 8 JG3108-4010-4 102,62 1,59 4,75 HPB 1,59 4,75 IPT 4,76 3,81 CUF 8 J82008-4040-5
101,85 1,20 3,84 CNR 1,20 3,94 DPE 3,00 3,86 CUF 8 JG3308-4010-4 102,62 1,59 4,75 HPB 1,59 4,75 IPT 4,76 4,83 CUS 8 J820F8-4040-5
102,01 1,50 4,19 IPA 1,75 4,19 IPE 3,00 3,81 IPD 6 J660U6-4016 102,62 1,20 4,06 DMR 1,09 4,19 IPC 3,00 3,86 CUF 8 J91108-4040-5
102,01 1,20 3,91 CUS 2 Ring 2,00 3,25 CUF 1 JC3401-4016 102,62 1,20 4,06 DMR 1,09 4,19 IPC 3,00 3,71 CUF 8 J911F8-4040-5
102,01 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-4016 102,62 1,20 3,71 CMR 1,20 3,96 DPE 3,00 3,86 CUF 8 J92608-4040-5
102,01 1,20 3,94 CUS 1,50 4,45 IPA 4,00 4,06 CUS 1 XH10200 102,62 1,20 3,68 CMR 1,20 3,71 DPE 3,00 3,94 CUF 8 J926F8-4040-5
102,01 1,20 3,94 CUS 1,50 4,45 IPA 2,00 3,25 CUF 1 XS10200 102,62 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,71 CUF 6 JG31F6-4040-2
102,11 1,59 4,75 DMB 1,59 4,75 IPT 4,76 4,83 CUS 8 J100F8-4020-5 102,62 1,20 3,81 CNR 1,50 4,32 IPE 3,00 3,71 CUF 8 JG31F8-4040-2
102,11 1,59 4,75 DMB 1,59 4,75 IPT 3,00 3,86 CUF 8 J30008-4020-5 102,62 1,20 3,81 CNR 1,50 3,96 DPE 3,00 3,71 CUF 8 JG33F8-4040-2
