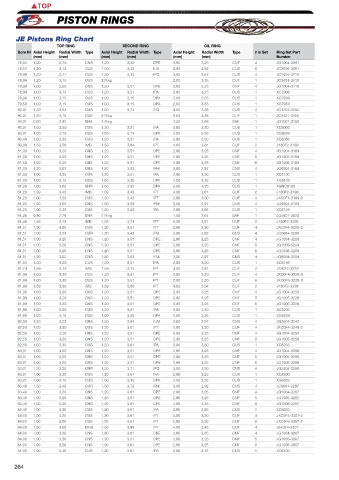

Page 263 - EA20_LR

TOP TOP
PISTON RINGS PISTON RINGS

JE Pistons Ring Chart JE Pistons Ring Chart
TOP RING SECOND RING OIL RING TOP RING SECOND RING OIL RING
Bore IN Axial Height Radial Width Type Axial Height Radial Width Type Axial Height Radial Width Type # in Set Ring Set Part Bore IN Axial Height Radial Width Type Axial Height Radial Width Type Axial Height Radial Width Type # in Set Ring Set Part
(mm) (mm) (mm) (mm) (mm) (mm) Number (mm) (mm) (mm) (mm) (mm) (mm) Number
78,51 1,00 2,79 CNS 1,20 3,30 DPE 2,80 3,25 CNF 4 JG1004-3091 84,25 1,50 3,58 DMB 1,50 3,99 IPT 4,00 3,56 CUF 4 J640F4-3317
78,51 1,20 3,12 CUS 1,50 3,43 IUA 2,80 2,92 CUS 6 JC3006-3091 84,51 1,50 3,58 DMB 1,50 3,81 IPT 4,00 3,43 CUF 4 J640F4-3327
78,99 1,20 2,77 CUS 1,20 3,33 IPQ 3,00 2,67 CUS 4 JC1004-3110 84,51 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 4 JG1004-3327
78,99 1,20 3,15 CUS 2 Ring 2,00 3,35 CUF 1 JC3401-3110 84,51 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 6 JG1006-3327
78,99 1,00 3,00 CNS 1,20 3,51 DPE 2,80 3,25 CNF 4 JG1004-3110 84,51 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,25 CUS 1 XC8450
78,99 1,00 3,12 CUS 1,20 3,51 IPA 2,80 3,25 CUS 1 XC7900 84,99 1,00 3,20 CUS 1,20 3,61 IPT 2,80 3,30 CUF 4 JXC0F4-3346-2
78,99 1,00 3,15 CUS 1,00 3,15 DPA 2,00 3,35 CUS 1 XG7900 84,99 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 4 JG1004-3346
79,50 1,00 3,15 CUS 1,00 3,15 DPA 2,00 3,35 CUS 1 XG7950 84,99 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 6 JG1006-3346
80,01 1,20 3,63 CUS 1,50 3,73 IFQ 4,00 3,38 CUS 4 JC1704-3150 84,99 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,30 CUS 1 XC8500
80,01 1,20 3,15 CUS 2 Ring 2,00 3,35 CUF 1 JC3401-3150 85,01 1,50 3,58 DMB 1,50 3,81 IPT 4,00 3,43 CUF 4 J640F4-3347
80,01 0,90 2,92 SNS 2 Ring 1,50 2,69 SNF 1 JG7001-3150 85,01 1,20 3,23 CNS 1,50 3,94 IUU 3,00 2,97 CNS 4 JG2704-3347
80,01 1,00 3,30 CUS 1,20 3,51 IPA 2,80 3,30 CUS 1 XC8000 85,01 1,00 3,30 CNS 1,20 3,61 IPC 2,00 3,00 CUF 1 XR8500
80,01 1,00 3,15 CUS 1,00 3,15 DPA 2,00 3,35 CUS 1 XG8000 85,50 1,50 3,89 DMH 1,50 3,86 IPT 4,00 3,43 CUF 4 J670F4-3366
80,49 1,00 3,30 CUS 1,20 3,51 IPA 2,80 3,30 CUS 1 XC8050 85,50 1,20 3,30 CUS 1,50 3,86 IPT 3,00 2,67 CUF 4 JC1904-3366
80,98 1,59 3,58 IMB 1,59 3,84 IPT 4,00 3,81 CUF 2 J180F2-3188 85,50 1,20 3,33 CUS 1,20 3,81 IPT 2,80 3,43 CUF 1 JC80F1-3366
81,00 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 4 JG1004-3189 85,50 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 4 JG1004-3366
81,00 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3189 85,50 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 6 JG1006-3366
81,00 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 6 JG1006-3189 85,50 1,20 3,23 CNS 1,50 3,94 IUU 3,00 2,97 CNS 4 JG2704-3366
81,00 1,20 3,02 CNS 1,50 3,53 IFM 3,00 2,97 CNS 4 JG9004-3189 85,75 1,20 3,30 CUS 1,50 3,86 IPT 3,00 2,67 CUF 4 JC1904-3376
81,00 1,00 3,30 CUS 1,20 3,51 IPA 2,80 3,30 CUS 1 XC8100 85,75 1,20 3,23 CNS 1,50 3,94 IUU 3,00 2,97 CNS 4 JG2704-3376
81,00 1,00 3,15 CUS 1,00 3,35 DPA 2,00 3,35 CUS 1 XG8100 86,00 1,50 3,86 DMB 1,50 4,04 IPQ 4,00 3,68 CUF 4 J614F4-3386
81,00 1,00 3,00 SNR 1,00 3,30 DPA 2,00 3,25 CUS 1 XGNC8100 86,00 1,20 3,02 CUS 1,20 3,53 IPA 2,80 2,97 CUS 4 JC0004-3386
81,23 1,59 3,43 IMB 1,59 3,43 IPT 4,00 3,81 CUF 2 J180F2-3198 86,00 1,20 3,38 CUS 1,50 3,91 IPT 3,00 2,67 CUF 4 JC1904-3386
81,25 1,00 3,23 CUS 1,20 3,43 IPT 2,80 3,30 CUF 4 JXC0F4-3199-0 86,00 1,20 3,38 CUS 1,50 3,91 IPT 3,00 2,67 CUF 6 JC1906-3386
81,25 1,20 3,02 CNS 1,50 3,53 IFM 3,00 2,97 CNS 4 JG9004-3199 86,00 1,50 3,23 CUR 1,50 3,78 IUM 3,00 3,12 CUS 4 JC2904-3386
81,25 1,00 3,23 CUS 1,20 3,43 IPA 2,80 2,82 CUS 1 XC8125 86,00 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 4 JG1004-3386
81,36 0,80 2,79 SNR 2 Ring 1,50 2,64 SAF 1 JG4801-3023 86,00 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 6 JG1006-3386
81,48 1,59 3,73 IMB 1,59 3,73 IPT 4,00 3,81 CUF 2 J180F2-3208 86,00 1,20 3,23 CNR 1,50 3,94 IUQ 3,00 2,67 CNS 4 JG2804-3386
81,51 1,00 3,20 CUS 1,20 3,51 IPT 2,80 3,30 CUF 4 JXC0F4-3209-2 86,00 1,20 3,23 CNR 1,50 3,94 IUQ 3,00 2,67 CNS 6 JG2806-3386
81,51 1,00 3,23 CUR 1,20 3,43 IPU 2,80 2,82 CUS 4 JC2604-3209 86,00 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,30 CUS 1 XC8600
81,51 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 4 JG1004-3209 86,00 1,00 3,30 CNS 1,20 3,61 IPC 2,00 3,00 CUF 1 XR8600
81,51 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3209 86,49 1,50 3,89 DUH 1,50 4,09 IPX 4,00 3,68 CUF 4 JC11F4-3405
81,51 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 6 JG1006-3209 86,49 1,50 3,89 DUH 1,50 4,09 IPX 4,00 3,68 CUF 6 JC11F6-3405
81,51 1,20 3,02 CNS 1,50 3,53 IFM 3,00 2,97 CNS 4 JG9004-3209 86,49 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 4 JG1004-3405
81,51 1,00 3,30 CUS 1,20 3,51 IPA 2,80 3,30 CUS 1 XC8150 86,49 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 6 JG1006-3405
81,74 1,59 3,73 IMB 1,59 3,73 IPT 4,00 3,81 CUF 2 J180F2-3218 86,51 1,50 3,89 DMB 1,50 4,09 IPQ 4,00 3,68 CUF 4 J614F4-3406
81,99 1,00 3,30 CUS 1,20 3,61 IPT 2,80 3,30 CUF 4 JXC0F4-3228-0 86,51 1,20 3,23 CUR 1,50 3,94 IPQ 3,00 2,67 CUS 4 JC2104-3406
81,99 1,00 3,30 CUS 1,20 3,61 IPT 2,80 3,30 CUF 6 JXC0F6-3228-0 86,51 1,20 3,23 CUR 1,50 3,94 IPQ 3,00 2,67 CUS 6 JC2106-3406
81,99 1,59 3,86 IMB 1,59 3,86 IPT 4,00 3,94 CUF 2 J180F2-3228 87,00 1,20 3,33 CUS 1,20 3,66 IPT 2,80 2,67 CUF 4 JC0004-3425
81,99 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 4 JG1004-3228 87,00 1,50 3,61 DMB 1,50 3,61 IPK 4,00 3,43 CUF 4 J615F4-3425
81,99 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3228 87,00 1,20 3,23 CUR 1,50 3,94 IPQ 3,00 2,67 CUS 4 JC2104-3425
81,99 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 6 JG1006-3228 87,00 1,20 3,23 CUR 1,50 3,94 IPQ 3,00 2,67 CUS 6 JC2106-3425
81,99 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,30 CUS 1 XC8200 87,00 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 4 JG1004-3425
81,99 1,00 3,15 CUS 1,00 3,35 DPA 2,00 3,35 CUS 1 XG8200 87,00 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 6 JG1006-3425
82,30 1,20 3,23 CNS 1,50 3,94 IUM 3,00 2,97 CNS 4 JG2604-3240 87,00 1,50 3,43 CNS 1,50 3,94 IPQ 4,00 3,18 CNS 4 JG2104-3425
82,50 1,00 3,30 CUS 1,20 3,61 IPT 2,80 3,30 CUF 4 JXC0F4-3248-2 87,00 1,00 3,30 CUS 1,20 3,81 IPA 2,80 3,30 CUS 1 XC8700
82,55 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 4 JG1004-3250 87,50 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 4 JG1004-3445
82,55 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3250 87,50 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 6 JG1006-3445
82,55 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,30 CUS 1 XC8255 87,50 1,50 3,43 CNS 1,50 3,84 IFU 4,00 2,97 CUS 4 JG2204-3445
83,01 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 4 JG1004-3268 87,50 1,00 3,30 CUS 1,20 3,81 IPA 2,80 3,30 CUS 1 XC8750
83,01 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3268 88,01 1,20 3,53 CUS 1,20 3,66 IPT 3,00 3,94 CUF 4 JC1204-3465
83,01 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 6 JG1006-3268 88,01 1,20 3,63 CMB 1,20 3,66 IPT 3,00 3,94 CUF 4 JM1004-3465
83,01 1,20 3,20 CNR 1,50 3,71 IPQ 3,00 3,30 CNS 4 JG2904-3268 88,01 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 4 JG1004-3465
83,01 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,25 CUS 1 XC8300 88,01 1,00 3,30 CUS 1,20 3,81 IPA 2,80 3,30 CUS 1 XC8800
83,01 1,00 3,15 CUS 1,00 3,35 DPA 2,00 3,35 CUS 1 XG8300 88,49 1,00 3,40 CNS 1,20 3,71 DPE 2,80 3,25 CNF 4 JG1004-3484
83,49 1,50 3,43 CUR 1,50 3,73 IFM 3,00 2,92 CNS 4 JC6004-3287 88,49 1,50 3,43 CNS 1,50 3,84 IFU 4,00 2,97 CUS 6 JG2206-3484
83,49 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 4 JG1004-3287 88,49 1,00 3,30 CUS 1,20 3,81 IPA 2,80 3,30 CUS 1 XC8850
83,49 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3287 88,85 1,59 3,96 IMH 1,59 3,96 IPT 3,97 4,62 CUF 2 J140F2-3498
83,49 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 6 JG1006-3287 88,85 1,59 4,11 IMB 1,59 3,96 IPT 4,76 4,62 CUF 2 J120F2-3498
83,49 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,25 CUS 1 XC8350 88,98 1,59 3,88 IMH 1,59 3,96 IPT 3,97 4,62 CUF 2 J140F2-3503
84,00 1,00 3,20 CUS 1,20 3,61 IPT 2,80 3,30 CUF 4 JXC0F4-3307-2 89,00 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3504
84,00 1,00 3,20 CUS 1,20 3,61 IPT 2,80 3,30 CUF 6 JXC0F6-3307-2 89,00 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 6 JG1006-3504
84,00 1,50 3,58 DMB 1,50 3,99 IPT 4,00 3,43 CUF 4 J640F4-3307 89,00 1,50 3,43 CNS 1,50 4,09 IUM 4,00 3,38 CUS 4 JG2004-3504
84,00 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 4 JG1004-3307 89,00 1,00 3,30 CUS 1,20 3,91 IPA 2,80 3,30 CUS 1 XC8900
84,00 1,00 3,20 CNS 1,20 3,51 DPE 2,80 3,25 CNF 5 JG1005-3307 89,10 1,59 3,96 IMH 1,59 3,96 IPT 3,97 4,75 CUF 2 J140F2-3508
84,00 1,00 3,20 CNS 1,20 3,61 DPE 2,80 3,25 CNF 6 JG1006-3307 89,26 1,00 3,30 CUS 1,20 3,91 IPA 2,80 3,30 CUS 1 XC8925
84,00 1,00 3,30 CUS 1,20 3,61 IPA 2,80 3,25 CUS 1 XC8400 89,36 1,59 3,99 IMH 1,59 3,99 IPT 3,97 4,88 CUF 2 J140F2-3518
