PISTON RINGS PISTON RINGS

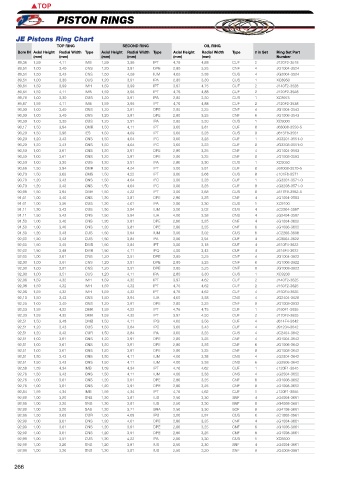

JE Pistons Ring Chart JE Pistons Ring Chart
TOP RING SECOND RING OIL RING TOP RING SECOND RING OIL RING
Bore IN Axial Height Radial Width Type Axial Height Radial Width Type Axial Height Radial Width Type # in Set Ring Set Part Bore IN Axial Height Radial Width Type Axial Height Radial Width Type Axial Height Radial Width Type # in Set Ring Set Part
(mm) (mm) (mm) (mm) (mm) (mm) Number (mm) (mm) (mm) (mm) (mm) (mm) Number
89,36 1,59 4,11 IMB 1,59 3,96 IPT 4,76 4,88 CUF 2 J120F2-3518 92,99 1,00 3,20 SAS 1,20 3,71 SNA 2,50 3,30 SCF 8 JG4108-3661
89,51 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3524 93,09 1,59 4,34 IMB 1,59 4,34 IPT 4,76 4,62 CUF 1 J120F1-3665
89,51 1,50 3,43 CNS 1,50 4,09 IUM 4,00 3,38 CUS 4 JG2004-3524 93,09 1,59 4,34 IMB 1,59 4,34 IPT 4,76 4,62 CUF 6 J120F6-3665
89,51 1,00 3,30 CUS 1,20 3,91 IPA 2,80 3,30 CUS 1 XC8950 93,50 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3681
89,61 1,59 3,99 IMH 1,59 3,99 IPT 3,97 4,75 CUF 2 J140F2-3528 93,98 1,50 4,11 DMK 1,50 4,11 IPT 4,00 4,11 CUF 4 J630F4-3700
89,61 1,59 4,11 IMB 1,59 3,96 IPT 4,76 4,88 CUF 2 J120F2-3528 94,01 1,00 3,61 CNS 1,20 4,01 DPE 2,80 3,25 CNF 4 JG1004-3701
89,76 1,00 3,30 CUS 1,20 3,91 IPA 2,80 3,30 CUS 1 XC8975 94,01 1,00 3,61 CNS 1,20 4,01 DPE 2,80 3,25 CNF 6 JG1006-3701
89,87 1,59 4,11 IMB 1,59 3,96 IPT 4,76 4,88 CUF 2 J120F2-3538 94,01 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 8 JG1008-3701
90,00 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3543 94,01 1,00 3,51 CUS 1,20 4,11 IPA 2,80 3,30 CUS 1 XC9400
90,00 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 6 JG1006-3543 94,25 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3711
90,00 1,00 3,30 CUS 1,20 3,91 IPA 2,80 3,30 CUS 1 XC9000 95,00 1,50 4,17 DMK 1,50 4,17 IPT 3,00 3,81 CUF 4 J62004-3740
90,17 1,50 3,94 CMR 1,50 4,11 IPT 3,00 3,81 CUF 8 J68008-3550-5 95,00 1,50 4,06 IPL 1,75 4,06 IPE 3,50 4,06 IPD 6 J650U6-3740
90,20 1,50 3,96 IES 1,50 4,09 IPT 3,00 3,28 CUS 8 J613F8-3551 95,00 1,20 3,73 CUS 1,50 4,24 IPA 4,00 3,45 CUS 1 XH9500
90,20 1,20 3,43 CNS 1,50 4,04 IFC 3,00 3,23 CUF 1 JG3201-3551-0 95,00 1,20 3,94 DNS 1,50 4,24 IPA 4,00 3,40 CNS 1 XJ9500
90,20 1,20 3,43 CNS 1,50 4,04 IFC 3,00 3,23 CUF 8 JG3208-3551-0 95,00 1,20 3,73 CUS 1,50 4,24 IPA 2,00 2,87 CUF 1 XS9500
90,50 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1004-3563 95,00 1,20 3,73 CUS 2 Ring 2,00 2,87 CUF 1 ZS9500
90,50 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 8 JG1008-3563 95,25 1,59 4,17 IMB 1,59 4,17 IPT 4,00 3,43 CUF 1 J180F1-3750
90,50 1,00 3,30 CUS 1,20 3,91 IPA 2,80 3,30 CUS 1 XC9050 95,25 1,50 4,47 DMH 1,50 4,47 IPT 2,50 3,81 CUF 1 XK3750
90,68 1,50 3,94 CMR 1,50 4,24 IPT 3,00 3,81 CUF 8 J68008-3570-5 95,38 1,50 4,47 DMH 1,50 4,47 IPT 2,50 3,81 CUF 1 XK3755
90,70 1,50 3,63 CMS 1,50 4,22 IPT 3,00 3,68 CUS 8 J101F8-3571 95,50 1,59 4,17 IMB 1,59 4,17 IPT 4,00 3,56 CUF 1 J180F1-3760
90,70 1,20 3,43 CNS 1,50 4,04 IFC 3,00 3,23 CUF 1 JG3201-3571-0 95,50 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1006-3760
90,70 1,20 3,43 CNS 1,50 4,04 IFC 3,00 3,23 CUF 8 JG3208-3571-0 95,50 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 6 JC2806-3760
90,98 1,50 3,94 DMH 1,50 4,22 IPT 3,00 3,68 CUS 8 J617F8-3582-5 95,50 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 8 JC2808-3760
91,01 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3583 95,50 1,20 3,58 CUS 2 Ring 2,50 2,92 CUS 1 JC3201-3760
91,01 1,00 3,56 CUS 1,20 4,01 IPA 2,80 3,30 CUS 1 XC9100 95,50 0,95 3,23 CNN 1,20 4,32 IPT 2,00 2,69 CUF 1 JG3701-3760
91,11 1,20 3,43 CUS 1,50 3,94 IUM 3,00 3,02 CUS 4 JC2204-3587 95,50 1,50 4,47 DMH 1,50 4,47 IPT 2,50 3,94 CUF 1 XK3760
91,11 1,50 3,43 CNS 1,50 3,94 IUA 4,00 3,38 CNS 4 JG2404-3587 95,50 0,95 3,23 CNN 2 Ring 2,00 2,69 CUF 1 ZV9550
91,50 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 4 JG1004-3602 95,66 1,59 4,37 DMB 1,59 4,37 IPT 4,76 4,83 CUS 8 J100F8-3766-5
91,50 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 6 JG1006-3602 95,76 1,59 4,17 IMB 1,59 4,17 IPT 4,00 3,68 CUF 1 J180F1-3770
91,59 1,20 3,43 CUS 1,50 3,94 IUM 3,00 3,02 CUS 6 JC2206-3606 95,76 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 6 JC2806-3770
92,00 1,20 3,43 CUS 1,50 3,84 IFA 3,00 3,94 CUF 4 JC9004-3622 95,76 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 8 JC2808-3770
92,00 1,50 3,45 DMB 1,50 3,84 IPT 3,00 3,18 CUF 4 J610F4-3622 95,99 1,20 3,73 CUS 1,50 4,24 IPA 4,00 3,45 CUS 1 XH9600
92,00 1,50 3,48 DMB 1,50 4,11 IPQ 4,00 3,43 CUF 4 J614F4-3622 95,99 1,20 3,73 CUS 1,50 4,24 IPA 2,00 2,74 CUF 1 XS9600
92,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1004-3622 95,99 0,95 3,23 CNN 2 Ring 2,00 2,69 CUF 1 ZV9600
92,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 6 JG1006-3622 96,01 1,50 4,19 DMK 1,50 4,19 IPT 3,00 3,81 CUF 4 J62004-3780
92,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 8 JG1008-3622 96,01 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1006-3780
92,00 1,00 3,51 CUS 1,20 4,11 IPA 2,80 3,30 CUS 1 XC9200 96,01 1,50 4,19 DMK 1,50 4,19 IPT 4,00 3,56 CUF 4 J630F4-3780
92,08 1,59 4,32 IMH 1,59 4,32 IPT 3,97 4,62 CUF 2 J140F2-3625 96,01 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 6 JC2806-3780
92,08 1,59 4,32 IMH 1,59 4,32 IPT 4,76 4,62 CUF 2 J150F2-3625 96,01 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 8 JC2808-3780
92,08 1,59 4,32 IMH 1,59 4,32 IPT 4,76 4,62 CUF 4 J150F4-3625 96,01 0,95 3,23 CNN 1,50 4,19 IPT 2,00 2,69 CUF 1 JG5001-3780
92,10 1,50 3,43 CNS 1,50 3,94 IUA 4,00 3,38 CNS 4 JG2404-3626 96,24 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 6 JC2806-3789
92,25 1,00 3,40 CNS 1,20 3,81 DPE 2,80 3,25 CNF 8 JG1008-3632 96,24 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 8 JC2808-3789
92,33 1,59 4,32 DMK 1,59 4,32 IPT 4,76 4,75 CUF 1 J160F1-3635 96,42 1,59 4,47 DMK 1,59 4,47 IPT 4,76 4,88 CUF 8 J160F8-3796
92,33 1,59 4,32 DMK 1,59 4,32 IPT 3,97 4,50 CUF 2 J170F2-3635 96,49 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 6 JC2806-3799
92,51 1,50 3,48 DMB 1,50 4,11 IPQ 4,00 3,56 CUF 4 J614F4-3642 96,49 1,20 3,58 CUS 1,20 4,22 IFM 2,50 2,87 CUS 8 JC2808-3799
92,51 1,20 3,43 CUS 1,50 3,84 IPC 3,00 3,43 CUF 4 J91204-3642 96,52 1,59 4,39 DMB 1,59 4,39 IPT 4,76 4,83 CUS 6 J100L6-3800-5
92,51 1,20 3,43 CUR 1,50 3,84 IPA 3,00 3,23 CUS 4 JC2404-3642 96,77 1,59 4,52 DMB 1,59 4,52 IPT 4,76 4,83 CUS 4 J100S4-3810-5
92,51 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1004-3642 96,77 1,59 4,52 DMB 1,59 4,52 IPT 4,76 4,83 CUS 4 J10004-3810-5
92,51 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 6 JG1006-3642 96,77 1,59 4,52 DMB 1,59 4,52 IPT 4,76 4,83 CUS 6 J10006-3810-5
92,51 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 8 JG1008-3642 96,77 1,50 4,55 DMB 1,50 4,19 IPT 4,00 3,18 CUF 4 J64004-3810
92,51 1,50 3,43 CNS 1,50 4,11 IUM 4,00 3,38 CNS 4 JG2504-3642 96,98 1,59 4,55 IMH 1,59 4,55 IPT 3,97 4,62 CUF 1 J190F1-3818
92,51 1,50 3,43 CNS 1,50 4,11 IUM 4,00 3,38 CNS 6 JG2506-3642 97,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1004-3819
92,58 1,59 4,34 IMB 1,59 4,34 IPT 4,76 4,62 CUF 1 J120F1-3645 97,00 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 4 JG1006-3819
92,76 1,50 3,43 CNS 1,50 4,11 IUM 4,00 3,38 CNS 4 JG2504-3652 97,00 1,20 3,73 CUS 1,50 4,34 IPA 4,00 3,51 CUS 1 XH9700
92,76 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 6 JG1006-3652 97,00 1,20 3,73 CUS 1,50 4,34 IPA 2,00 3,25 CUF 1 XS9700
92,76 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 8 JG1008-3652 97,00 1,20 3,73 CUS 2 Ring 2,00 3,25 CUF 1 ZS9700
92,84 1,59 4,34 IMB 1,59 4,34 IPT 4,76 4,62 CUF 1 J120F1-3655 97,03 1,59 4,52 DMB 1,59 4,52 IPT 4,76 4,88 CUS 4 J100F4-3820-5
92,99 1,00 3,20 SNS 1,20 3,81 IUS 2,50 3,30 SNF 4 JG4004-3661 97,03 1,59 4,52 DMB 1,59 4,52 IPT 4,76 4,88 CUS 6 J100F6-3820-5
92,99 1,00 3,20 SNS 1,20 3,81 IUS 2,50 3,30 SNF 8 JG4008-3661 97,10 1,59 4,55 IMH 1,59 4,55 IPT 3,97 4,75 CUF 1 J190F1-3823
92,99 1,00 3,20 SAS 1,20 3,71 SNA 2,50 3,30 SCF 8 JG4108-3661 97,10 1,59 4,55 IMH 1,59 4,55 IPT 3,97 4,75 CUF 1 J190F1-3823
92,99 1,50 3,63 CUR 1,50 4,09 IPU 3,00 2,97 CUS 6 JC1806-3661 97,28 1,59 4,52 DMB 1,59 4,52 IPT 4,76 4,88 CUS 6 J100F6-3830-5
92,99 1,00 3,61 CNS 1,20 4,01 DPE 2,80 3,25 CNF 4 JG1004-3661 97,28 1,50 4,24 DMH 1,50 4,34 IPT 4,00 3,33 CUS 4 J616F4-3830
92,99 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 6 JG1006-3661 97,36 1,59 4,57 IMH 1,59 4,57 IPT 3,97 4,88 CUF 1 J190F1-3833
92,99 1,00 3,61 CNS 1,20 3,91 DPE 2,80 3,25 CNF 8 JG1008-3661 97,36 1,59 4,57 IMH 1,59 4,57 IPT 3,97 4,88 CUF 1 J190F1-3833
92,99 1,00 3,51 CUS 1,20 4,22 IPA 2,80 3,30 CUS 1 XC9300 97,36 1,20 3,73 CUS 1,50 4,34 IPA 4,00 4,04 CUS 1 XH9735
92,99 1,00 3,20 SNS 1,20 3,81 IUS 2,50 3,30 SNF 4 JG4004-3661 97,49 1,20 3,73 CUS 1,50 4,34 IPA 4,00 3,51 CUS 1 XH9750
92,99 1,00 3,20 SNS 1,20 3,81 IUS 2,50 3,30 SNF 8 JG4008-3661 97,61 1,59 4,57 IMH 1,59 4,57 IPT 3,97 4,75 CUF 1 J190F1-3843
