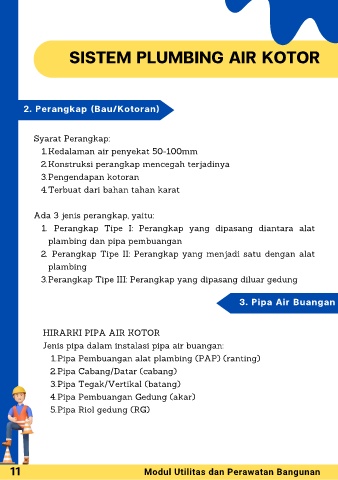

SISTEM PLUMBING AIR KOTOR

2. Perangkap (Bau/Kotoran)

Syarat Perangkap:

1. Kedalaman air penyekat 50-100mm

2. Konstruksi perangkap mencegah terjadinya

3. Pengendapan kotoran

4. Terbuat dari bahan tahan karat

Ada 3 jenis perangkap, yaitu:

1. Perangkap Tipe I: Perangkap yang dipasang diantara alat

plambing dan pipa pembuangan

2. Perangkap Tipe II: Perangkap yang menjadi satu dengan alat
plambing

3. Perangkap Tipe III: Perangkap yang dipasang diluar gedung

3. Pipa Air Buangan

HIRARKI PIPA AIR KOTOR

Jenis pipa dalam instalasi pipa air buangan:
1. Pipa Pembuangan alat plambing (PAP) (ranting)

2. Pipa Cabang/Datar (cabang)

3. Pipa Tegak/Vertikal (batang)

4. Pipa Pembuangan Gedung (akar)

5. Pipa Riol gedung (RG)

11 Modul Utilitas dan Perawatan Bangunan
