P. 15

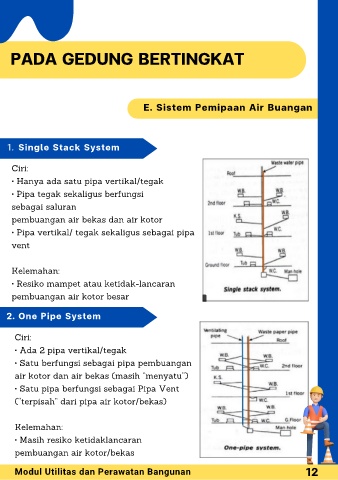

PADA GEDUNG BERTINGKAT
E. Sistem Pemipaan Air Buangan
1. Single Stack System
Ciri:
• Hanya ada satu pipa vertikal/tegak
• Pipa tegak sekaligus berfungsi
sebagai saluran
pembuangan air bekas dan air kotor
• Pipa vertikal/ tegak sekaligus sebagai pipa
vent
Kelemahan:
• Resiko mampet atau ketidak-lancaran
pembuangan air kotor besar
2. One Pipe System
Ciri:
• Ada 2 pipa vertikal/tegak
• Satu berfungsi sebagai pipa pembuangan
air kotor dan air bekas (masih “menyatu”)
• Satu pipa berfungsi sebagai Pipa Vent
(“terpisah” dari pipa air kotor/bekas)
Kelemahan:
• Masih resiko ketidaklancaran
pembuangan air kotor/bekas
Modul Utilitas dan Perawatan Bangunan 12
