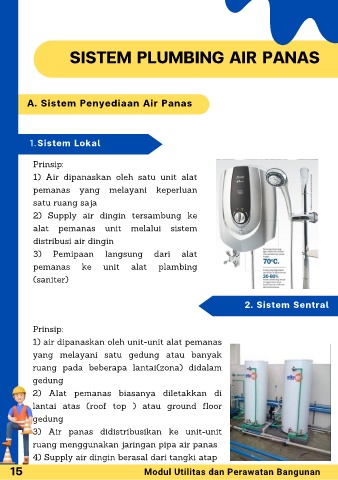

SISTEM PLUMBING AIR PANAS

A. Sistem Penyediaan Air Panas

1. Sistem Lokal

Prinsip:

1) Air dipanaskan oleh satu unit alat

pemanas yang melayani keperluan
satu ruang saja

2) Supply air dingin tersambung ke

alat pemanas unit melalui sistem

distribusi air dingin

3) Pemipaan langsung dari alat
pemanas ke unit alat plambing

(saniter)

2. Sistem Sentral

3. Pipa Air Buangan
Prinsip:

1) air dipanaskan oleh unit-unit alat pemanas

yang melayani satu gedung atau banyak
ruang pada beberapa lantai(zona) didalam

gedung

2) Alat pemanas biasanya diletakkan di

lantai atas (roof top ) atau ground floor

gedung

3) Air panas didistribusikan ke unit-unit
ruang menggunakan jaringan pipa air panas

4) Supply air dingin berasal dari tangki atap
