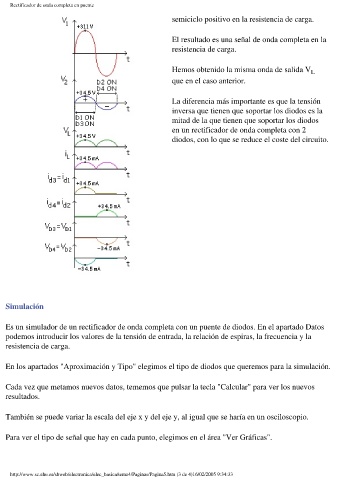

Rectificador de onda completa en puente
semiciclo positivo en la resistencia de carga.
El resultado es una señal de onda completa en la
resistencia de carga.
Hemos obtenido la misma onda de salida V
L
que en el caso anterior.
La diferencia más importante es que la tensión
inversa que tienen que soportar los diodos es la
mitad de la que tienen que soportar los diodos
en un rectificador de onda completa con 2
diodos, con lo que se reduce el coste del circuito.
Simulación
Es un simulador de un rectificador de onda completa con un puente de diodos. En el apartado Datos
podemos introducir los valores de la tensión de entrada, la relación de espiras, la frecuencia y la
resistencia de carga.
En los apartados "Aproximación y Tipo" elegimos el tipo de diodos que queremos para la simulación.
Cada vez que metamos nuevos datos, tememos que pulsar la tecla "Calcular" para ver los nuevos
resultados.
También se puede variar la escala del eje x y del eje y, al igual que se haría en un osciloscopio.
Para ver el tipo de señal que hay en cada punto, elegimos en el área "Ver Gráficas".
