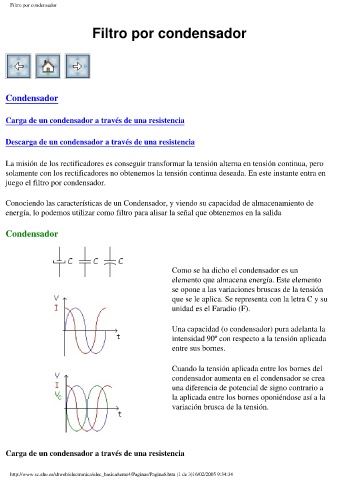

Filtro por condensador
Filtro por condensador
Condensador
Carga de un condensador a través de una resistencia
Descarga de un condensador a través de una resistencia
La misión de los rectificadores es conseguir transformar la tensión alterna en tensión continua, pero
solamente con los rectificadores no obtenemos la tensión continua deseada. En este instante entra en
juego el filtro por condensador.
Conociendo las características de un Condensador, y viendo su capacidad de almacenamiento de
energía, lo podemos utilizar como filtro para alisar la señal que obtenemos en la salida
Condensador
Como se ha dicho el condensador es un
elemento que almacena energía. Este elemento
se opone a las variaciones bruscas de la tensión
que se le aplica. Se representa con la letra C y su
unidad es el Faradio (F).
Una capacidad (o condensador) pura adelanta la
intensidad 90º con respecto a la tensión aplicada
entre sus bornes.
Cuando la tensión aplicada entre los bornes del
condensador aumenta en el condensador se crea
una diferencia de potencial de signo contrario a
la aplicada entre los bornes oponiéndose así a la
variación brusca de la tensión.
Carga de un condensador a través de una resistencia
