Rectificador de media onda con filtro por condensador

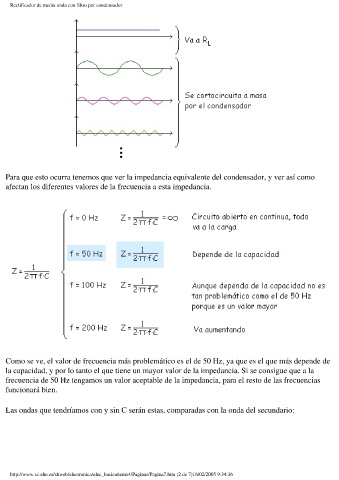

Para que esto ocurra tenemos que ver la impedancia equivalente del condensador, y ver así como
afectan los diferentes valores de la frecuencia a esta impedancia.
Como se ve, el valor de frecuencia más problemático es el de 50 Hz, ya que es el que más depende de
la capacidad, y por lo tanto el que tiene un mayor valor de la impedancia. Si se consigue que a la
frecuencia de 50 Hz tengamos un valor aceptable de la impedancia, para el resto de las frecuencias
funcionará bien.
Las ondas que tendríamos con y sin C serán estas, comparadas con la onda del secundario:
