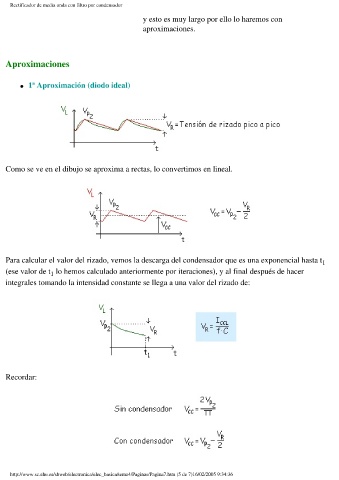

Rectificador de media onda con filtro por condensador

y esto es muy largo por ello lo haremos con
aproximaciones.

Aproximaciones

l 1ª Aproximación (diodo ideal)

Como se ve en el dibujo se aproxima a rectas, lo convertimos en lineal.

Para calcular el valor del rizado, vemos la descarga del condensador que es una exponencial hasta t
1
(ese valor de t lo hemos calculado anteriormente por iteraciones), y al final después de hacer
1
integrales tomando la intensidad constante se llega a una valor del rizado de:

Recordar:
