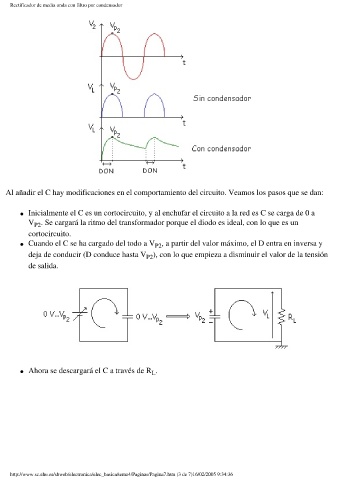

Rectificador de media onda con filtro por condensador

Al añadir el C hay modificaciones en el comportamiento del circuito. Veamos los pasos que se dan:

l Inicialmente el C es un cortocircuito, y al enchufar el circuito a la red es C se carga de 0 a
V . Se cargará la ritmo del transformador porque el diodo es ideal, con lo que es un
P2
cortocircuito.
l Cuando el C se ha cargado del todo a V , a partir del valor máximo, el D entra en inversa y
P2
deja de conducir (D conduce hasta V ), con lo que empieza a disminuir el valor de la tensión
P2
de salida.

l Ahora se descargará el C a través de R .
L
