Page 153 - Eletronica Bàsica Semiconductores
P. 153

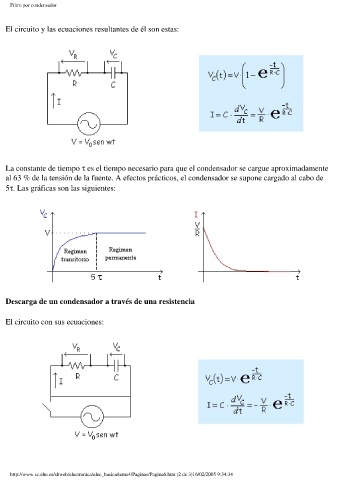

Filtro por condensador
El circuito y las ecuaciones resultantes de él son estas:
La constante de tiempo t es el tiempo necesario para que el condensador se cargue aproximadamente
al 63 % de la tensión de la fuente. A efectos prácticos, el condensador se supone cargado al cabo de
5t. Las gráficas son las siguientes:
Descarga de un condensador a través de una resistencia
El circuito con sus ecuaciones:
