Multiplicadores de tensión
que no sabemos donde colocar la masa, en el caso anterior lo teníamos fácil, pero ahora si ponemos
debajo de R no hay ninguna borna de la red a masa.
L
Si conectamos una carga también a masa puede haber un cortocircuito. Hay que andar con cuidado al
usar ese circuito.

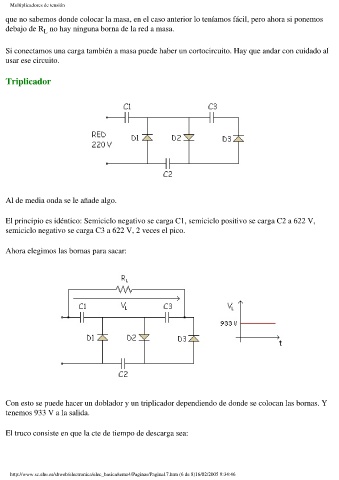

Triplicador
Al de media onda se le añade algo.
El principio es idéntico: Semiciclo negativo se carga C1, semiciclo positivo se carga C2 a 622 V,
semiciclo negativo se carga C3 a 622 V, 2 veces el pico.
Ahora elegimos las bornas para sacar:
Con esto se puede hacer un doblador y un triplicador dependiendo de donde se colocan las bornas. Y
tenemos 933 V a la salida.
El truco consiste en que la cte de tiempo de descarga sea:
