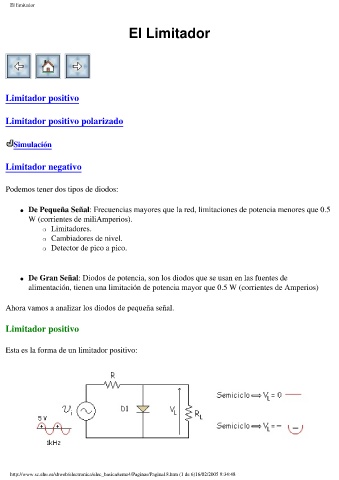

El limitador
El Limitador
Limitador positivo
Limitador positivo polarizado
Simulación
Limitador negativo
Podemos tener dos tipos de diodos:
l De Pequeña Señal: Frecuencias mayores que la red, limitaciones de potencia menores que 0.5
W (corrientes de miliAmperios).
m Limitadores.
m Cambiadores de nivel.
m Detector de pico a pico.
l De Gran Señal: Diodos de potencia, son los diodos que se usan en las fuentes de
alimentación, tienen una limitación de potencia mayor que 0.5 W (corrientes de Amperios)
Ahora vamos a analizar los diodos de pequeña señal.
Limitador positivo
Esta es la forma de un limitador positivo:
