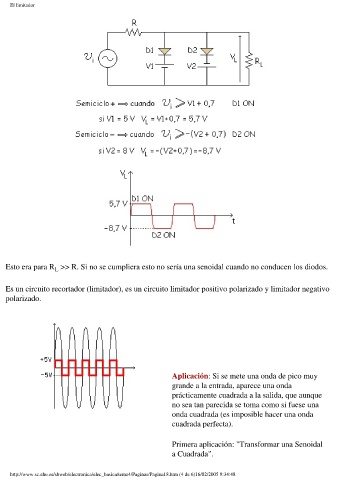

El limitador

Esto era para R >> R. Si no se cumpliera esto no sería una senoidal cuando no conducen los diodos.
L

Es un circuito recortador (limitador), es un circuito limitador positivo polarizado y limitador negativo
polarizado.

Aplicación: Si se mete una onda de pico muy
grande a la entrada, aparece una onda
prácticamente cuadrada a la salida, que aunque
no sea tan parecida se toma como si fuese una
onda cuadrada (es imposible hacer una onda
cuadrada perfecta).

Primera aplicación: "Transformar una Senoidal
a Cuadrada".
