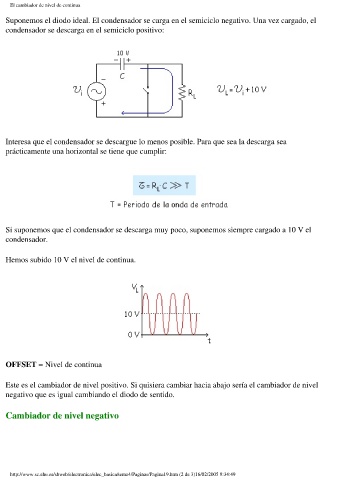

El cambiador de nivel de continua

Suponemos el diodo ideal. El condensador se carga en el semiciclo negativo. Una vez cargado, el
condensador se descarga en el semiciclo positivo:

Interesa que el condensador se descargue lo menos posible. Para que sea la descarga sea
prácticamente una horizontal se tiene que cumplir:

Si suponemos que el condensador se descarga muy poco, suponemos siempre cargado a 10 V el
condensador.

Hemos subido 10 V el nivel de continua.

OFFSET = Nivel de continua

Este es el cambiador de nivel positivo. Si quisiera cambiar hacia abajo sería el cambiador de nivel
negativo que es igual cambiando el diodo de sentido.

Cambiador de nivel negativo
