El limitador
Cada vez que introduzcamos nuevos datos, pulsaremos el botón "Calcular" para ver la nueva gráfica
con sus respectivos valores máximos y mínimos.
Si la gráfica se sale de los limites, podemos variar la escala con la opción de "escala eje y".
Para realización de esta simulación se han tomado estas equivalencias:
R = Rload V = Vload
L
L

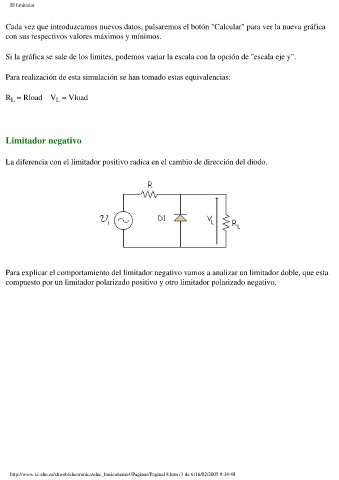

Limitador negativo
La diferencia con el limitador positivo radica en el cambio de dirección del diodo.
Para explicar el comportamiento del limitador negativo vamos a analizar un limitador doble, que esta
compuesto por un limitador polarizado positivo y otro limitador polarizado negativo.
