Retorno para continua

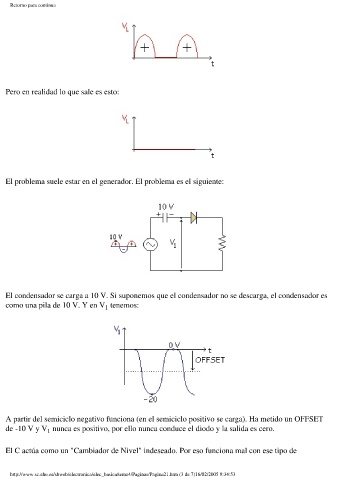

Pero en realidad lo que sale es esto:
El problema suele estar en el generador. El problema es el siguiente:
El condensador se carga a 10 V. Si suponemos que el condensador no se descarga, el condensador es
como una pila de 10 V. Y en V tenemos:
1
A partir del semiciclo negativo funciona (en el semiciclo positivo se carga). Ha metido un OFFSET
de -10 V y V nunca es positivo, por ello nunca conduce el diodo y la salida es cero.
1
El C actúa como un "Cambiador de Nivel" indeseado. Por eso funciona mal con ese tipo de
