Retorno para continua

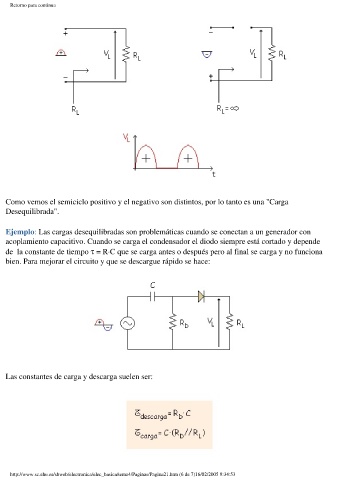

Como vemos el semiciclo positivo y el negativo son distintos, por lo tanto es una "Carga
Desequilibrada".

Ejemplo: Las cargas desequilibradas son problemáticas cuando se conectan a un generador con
acoplamiento capacitivo. Cuando se carga el condensador el diodo siempre está cortado y depende
de la constante de tiempo t = R·C que se carga antes o después pero al final se carga y no funciona

bien. Para mejorar el circuito y que se descargue rápido se hace:

Las constantes de carga y descarga suelen ser:
