Retorno para continua

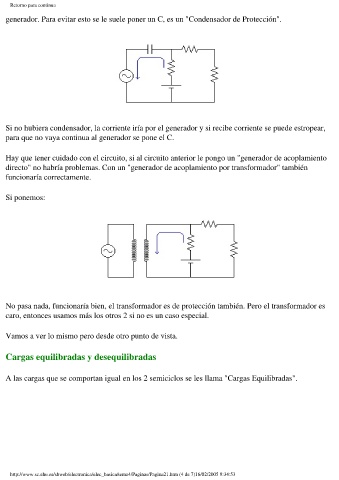

generador. Para evitar esto se le suele poner un C, es un "Condensador de Protección".

Si no hubiera condensador, la corriente iría por el generador y si recibe corriente se puede estropear,

para que no vaya continua al generador se pone el C.

Hay que tener cuidado con el circuito, si al circuito anterior le pongo un "generador de acoplamiento
directo" no habría problemas. Con un "generador de acoplamiento por transformador" también
funcionaría correctamente.

Si ponemos:

No pasa nada, funcionaría bien, el transformador es de protección también. Pero el transformador es
caro, entonces usamos más los otros 2 si no es un caso especial.

Vamos a ver lo mismo pero desde otro punto de vista.

Cargas equilibradas y desequilibradas

A las cargas que se comportan igual en los 2 semiciclos se les llama "Cargas Equilibradas".
