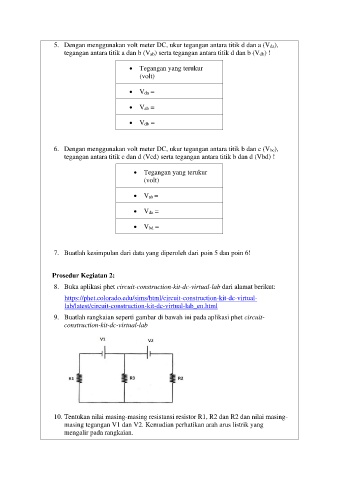

5. Dengan menggunakan volt meter DC, ukur tegangan antara titik d dan a (Vda),
tegangan antara titik a dan b (Vab) serta tegangan antara titik d dan b (Vdb) !

• Tegangan yang terukur
(volt)

• Vda =

• Vab =

• Vdb =

6. Dengan menggunakan volt meter DC, ukur tegangan antara titik b dan c (Vbc),
tegangan antara titik c dan d (Vcd) serta tegangan antara titik b dan d (Vbd) !

• Tegangan yang terukur
(volt)

• Vab =

• Vda =

• Vbd =

7. Buatlah kesimpulan dari data yang diperoleh dari poin 5 dan poin 6!

Prosedur Kegiatan 2:
8. Buka aplikasi phet circuit-construction-kit-dc-virtual-lab dari alamat berikut:
https://phet.colorado.edu/sims/html/circuit-construction-kit-dc-virtual-
lab/latest/circuit-construction-kit-dc-virtual-lab_en.html

9. Buatlah rangkaian seperti gambar di bawah ini pada aplikasi phet circuit-
construction-kit-dc-virtual-lab

10. Tentukan nilai masing-masing resistansi resistor R1, R2 dan R2 dan nilai masing-
masing tegangan V1 dan V2. Kemudian perhatikan arah arus listrik yang
mengalir pada rangkaian.
