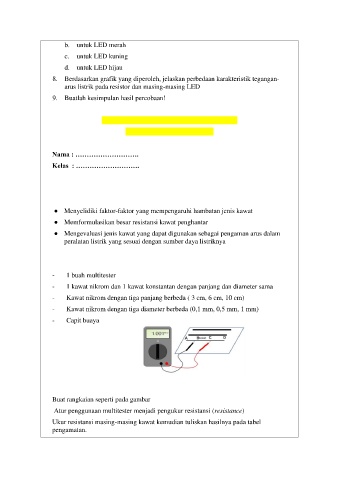

Page 434 - MODUL AJAR FISIKA 2024-2025

b. untuk LED merah

c. untuk LED kuning
d. untuk LED hijau
8. Berdasarkan grafik yang diperoleh, jelaskan perbedaan karakteristik tegangan-
arus listrik pada resistor dan masing-masing LED

9. Buatlah kesimpulan hasil percobaan!

LEMBAR KERJA PESERTA DIDIK (LKPD)
Aktivitas 2.2. Hambatan Jenis

Nama : ……………………….

Kelas : ……………………….
Petunjuk!
LKPD -2 : Hambatan Jenis

Tujuan:
● Menyelidiki faktor-faktor yang mempengaruhi hambatan jenis kawat

● Memformulasikan besar resistansi kawat penghantar
● Mengevaluasi jenis kawat yang dapat digunakan sebagai pengaman arus dalam
peralatan listrik yang sesuai dengan sumber daya listriknya
Kegiatan 1 :

Alat dan Bahan:

- 1 buah multitester
- 1 kawat nikrom dan 1 kawat konstantan dengan panjang dan diameter sama
- Kawat nikrom dengan tiga panjang berbeda ( 3 cm, 6 cm, 10 cm)

- Kawat nikrom dengan tiga diameter berbeda (0,1 mm, 0,5 mm, 1 mm)
- Capit buaya

Prosedur Kegiatan:

Buat rangkaian seperti pada gambar
Atur penggunaan multitester menjadi pengukur resistansi (resistance)

Ukur resistansi masing-masing kawat kemudian tuliskan hasilnya pada tabel
pengamatan.
