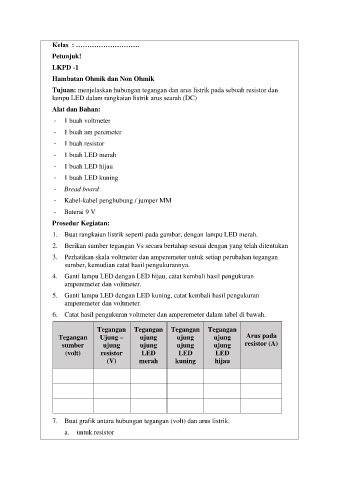

Kelas : ……………………….

Petunjuk!
LKPD -1
Hambatan Ohmik dan Non Ohmik

Tujuan: menjelaskan hubungan tegangan dan arus listrik pada sebuah resistor dan
lampu LED dalam rangkaian listrik arus searah (DC)
Alat dan Bahan:

- 1 buah voltmeter
- 1 buah am peremeter

- 1 buah resistor
- 1 buah LED merah

- 1 buah LED hijau
- 1 buah LED kuning

- Bread board
- Kabel-kabel penghubung / jumper MM

- Baterai 9 V
Prosedur Kegiatan:
1. Buat rangkaian listrik seperti pada gambar, dengan lampu LED merah.

2. Berikan sumber tegangan Vs secara bertahap sesuai dengan yang telah ditentukan

3. Perhatikan skala voltmeter dan amperemeter untuk setiap perubahan tegangan
sumber, kemudian catat hasil pengukurannya.

4. Ganti lampu LED dengan LED hijau, catat kembali hasil pengukuran
amperemeter dan voltmeter.

5. Ganti lampu LED dengan LED kuning, catat kembali hasil pengukuran
amperemeter dan voltmeter.
6. Catat hasil pengukuran voltmeter dan amperemeter dalam tabel di bawah.

Tegangan Tegangan Tegangan Tegangan
Tegangan Ujung – ujung ujung ujung Arus pada
sumber ujung ujung ujung ujung resistor (A)
(volt) resistor LED LED LED
(V) merah kuning hijau

7. Buat grafik antara hubungan tegangan (volt) dan arus listrik.

a. untuk resistor
