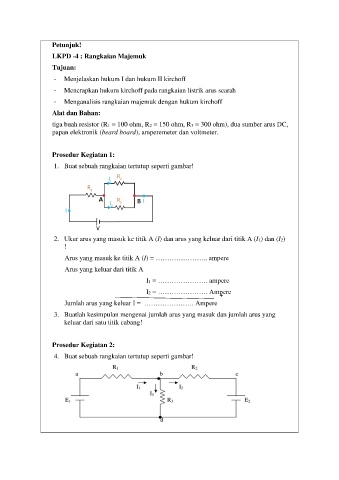

Petunjuk!

LKPD -4 : Rangkaian Majemuk
Tujuan:
- Menjelaskan hukum I dan hukum II kirchoff

- Menerapkan hukum kirchoff pada rangkaian listrik arus searah
- Menganalisis rangkaian majemuk dengan hukum kirchoff

Alat dan Bahan:
tiga buah resistor (R1 = 100 ohm, R2 = 150 ohm, R3 = 300 ohm), dua sumber arus DC,
papan elektronik (beard board), amperemeter dan voltmeter.

Prosedur Kegiatan 1:

1. Buat sebuah rangkaian tertutup seperti gambar!

2. Ukur arus yang masuk ke titik A (I) dan arus yang keluar dari titik A (I1) dan (I2)
!

Arus yang masuk ke titik A (I) = ………………….. ampere
Arus yang keluar dari titik A

I1 = …………………. ampere
I2 = …………………. Ampere
+
Jumlah arus yang keluar I = …………………. Ampere
3. Buatlah kesimpulan mengenai jumlah arus yang masuk dan jumlah arus yang
keluar dari satu titik cabang!

Prosedur Kegiatan 2:
4. Buat sebuah rangkaian tertutup seperti gambar!
