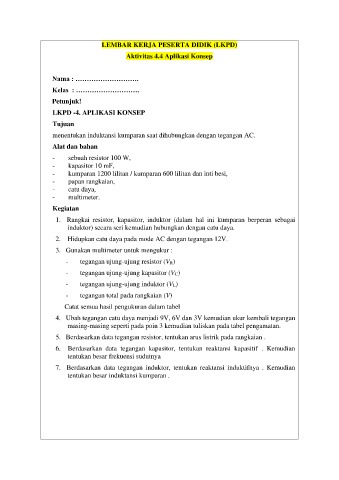

LEMBAR KERJA PESERTA DIDIK (LKPD)

Aktivitas 4.4 Aplikasi Konsep

Nama : ……………………….

Kelas : ……………………….
Petunjuk!

LKPD -4. APLIKASI KONSEP
Tujuan

menentukan induktansi kumparan saat dihubungkan dengan tegangan AC.
Alat dan bahan

- sebuah resistor 100 W,
- kapasitor 10 mF,
- kumparan 1200 lilitan / kumparan 600 lilitan dan inti besi,
- papan rangkaian,
- catu daya,
- multimeter.

Kegiatan
1. Rangkai resistor, kapasitor, induktor (dalam hal ini kumparan berperan sebagai
induktor) secara seri kemudian hubungkan dengan catu daya.

2. Hidupkan catu daya pada mode AC dengan tegangan 12V.
3. Gunakan multimeter untuk mengukur :
- tegangan ujung-ujung resistor (VR)

- tegangan ujung-ujung kapasitor (VC)
- tegangan ujung-ujung induktor (VL)

- tegangan total pada rangkaian (V)
Catat semua hasil pengukuran dalam tabel

4. Ubah tegangan catu daya menjadi 9V, 6V dan 3V kemudian ukur kembali tegangan
masing-masing seperti pada poin 3 kemudian tuliskan pada tabel pengamatan.
5. Berdasarkan data tegangan resistor, tentukan arus listrik pada rangkaian .

6. Berdasarkan data tegangan kapasitor, tentukan reaktansi kapasitif . Kemudian
tentukan besar frekuensi sudutnya

7. Berdasarkan data tegangan induktor, tentukan reaktansi induktifnya . Kemudian
tentukan besar induktansi kumparan .
