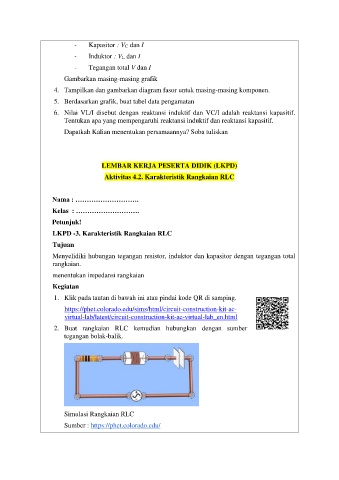

P. 525

-       Kapasitor : VC dan I

                           -       Induktor : VL dan I
                           -       Tegangan total V dan I
                        Gambarkan masing-masing grafik

                    4.  Tampilkan dan gambarkan diagram fasor untuk masing-masing komponen.
                    5.  Berdasarkan grafik, buat tabel data pengamatan

                    6.  Nilai VL/I disebut  dengan reaktansi  induktif dan VC/I adalah reaktansi kapasitif.
                        Tentukan apa yang mempengaruhi reaktansi induktif dan reaktansi kapasitif.
                        Dapatkah Kalian menentukan persamaannya? Soba tuliskan




                                     LEMBAR KERJA PESERTA DIDIK (LKPD)
                                      Aktivitas 4.2. Karakteristik Rangkaian RLC


                   Nama : ……………………….
                   Kelas  : ……………………….

                   Petunjuk!
                   LKPD -3. Karakteristik Rangkaian RLC

                   Tujuan
                   Menyelidiki hubungan tegangan resistor, induktor dan kapasitor dengan tegangan total
                   rangkaian.

                   menentukan impedansi rangkaian
                   Kegiatan
                    1.  Klik pada tautan di bawah ini atau pindai kode QR di samping.

                        https://phet.colorado.edu/sims/html/circuit-construction-kit-ac-
                        virtual-lab/latest/circuit-construction-kit-ac-virtual-lab_en.html
                    2.  Buat  rangkaian  RLC  kemudian  hubungkan  dengan  sumber
                        tegangan bolak-balik.














                        Simulasi Rangkaian RLC
                        Sumber : https://phet.colorado.edu/
