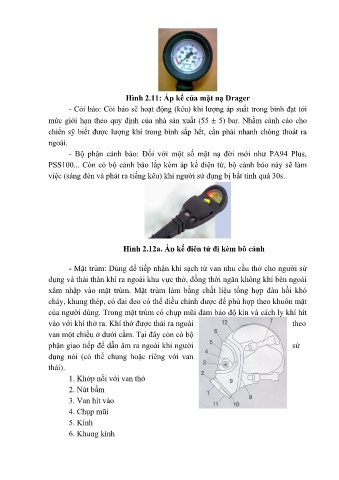

Page 228 - Bài 1

Hình 2.11: Áp kế của mặt nạ Drager

- Còi báo: Còi báo sẽ hoạt động (kêu) khi lượng áp suất trong bình đạt tới

mức giới hạn theo quy định của nhà sản xuất (55  5) bar. Nhằm cảnh cáo cho
chiến sỹ biết được lượng khí trong bình sắp hết, cần phải nhanh chóng thoát ra
ngoài.

- Bộ phận cảnh báo: Đối với một số mặt nạ đời mới như PA94 Plus,
PSS100... Còn có bộ cảnh báo lắp kèm áp kế điện tử, bộ cảnh báo này sẽ làm

việc (sáng đèn và phát ra tiếng kêu) khi người sử dụng bị bất tỉnh quá 30s.

Hình 2.12a. Áp kế điện tử đi kèm bộ cảnh
báo

- Mặt trùm: Dùng để tiếp nhận khí sạch từ van nhu cầu thở cho người sử
dụng và thải thán khí ra ngoài khu vực thở, đồng thời ngăn không khí bên ngoài

xâm nhập vào mặt trùm. Mặt trùm làm bằng chất liệu tổng hợp đàn hồi khó
cháy, khung thép, có đai đeo có thể điều chỉnh được để phù hợp theo khuôn mặt

của người dùng. Trong mặt trùm có chụp mũi đảm bảo độ kín và cách ly khí hít
vào với khí thở ra. Khí thở được thải ra ngoài theo
van một chiều ở dưới cằm. Tại đây còn có bộ

phận giao tiếp để dẫn âm ra ngoài khi người sử
dụng nói (có thể chung hoặc riêng với van

thải).
1. Khớp nối với van thở
2. Nút bấm

3. Van hít vào
4. Chụp mũi

5. Kính
6. Khung kính
