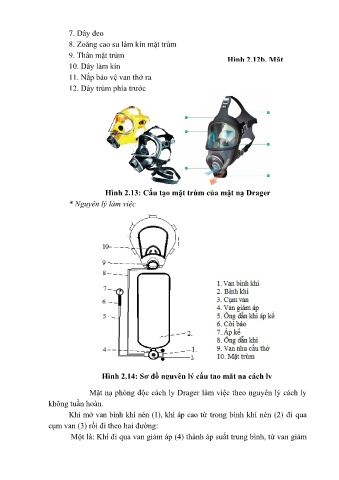

Page 229 - Bài 1

7. Dây đeo

8. Zoăng cao su làm kín mặt trùm
9. Thân mặt trùm Hình 2.12b. Mặt

10. Dây làm kín
11. Nắp bảo vệ van thở ra trùm
12. Dây trùm phía trước

Hình 2.13: Cấu tạo mặt trùm của mặt nạ Drager

* Nguyên lý làm việc

Hình 2.14: Sơ đồ nguyên lý cấu tạo mặt nạ cách ly

Drager
Mặt nạ phòng độc cách ly Drager làm việc theo nguyên lý cách ly

không tuần hoàn.

Khi mở van bình khí nén (1), khí áp cao từ trong bình khí nén (2) đi qua
cụm van (3) rồi đi theo hai đường:

Một là: Khí đi qua van giảm áp (4) thành áp suất trung bình, từ van giảm
