b. Proyeksi Kuadran III (Amerika)
Proyeksi Amerika biasanya sering disebut proyeksi sudut ketiga dan
juga ada yang menyebutkan proyeksi kuadran III
Proyeksi Amerika merupakan proyeksi yang letak bidangnya sama
dengan arah pandanganya
Keuntungan Proyeksi Amerika :
1. Dari gambar, bentuk benda dapat langsung dibayangkan.
2. Dengan pandangan depan sebagai patokan dan bendanya muncul
seperti aslinya, gambarnya mudah dibaca karena hubungan antara
gambar yang satu dengan yang lain dekat.

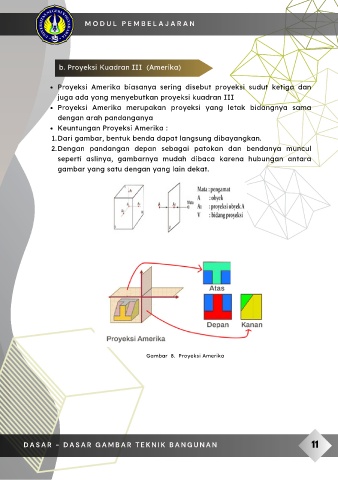

Gambar 8. Proyeksi Amerika
