M O D U L P E M B E L A J A R A N

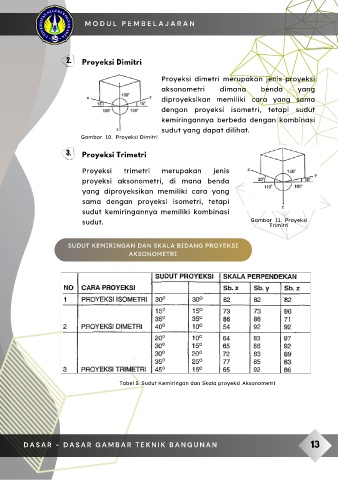

2. Proyeksi Dimitri

Proyeksi dimetri merupakan jenis proyeksi
aksonometri dimana benda yang
diproyeksikan memiliki cara yang sama
dengan proyeksi isometri, tetapi sudut
kemiringannya berbeda dengan kombinasi

sudut yang dapat dilihat.
Gambar 10. Proyeksi Dimitri

3. Proyeksi Trimetri

Proyeksi trimetri merupakan jenis
proyeksi aksonometri, di mana benda
yang diproyeksikan memiliki cara yang
sama dengan proyeksi isometri, tetapi

sudut kemiringannya memiliki kombinasi
sudut. Gambar 11. Proyeksi
Trimitri

SUDUT KEMIRINGAN DAN SKALA BIDANG PROYEKSI
AKSONOMETRI

Tabel 3. Sudut Kemiringan dan Skala proyeksi Aksonometri
