M O D U L P E M B E L A J A R A N

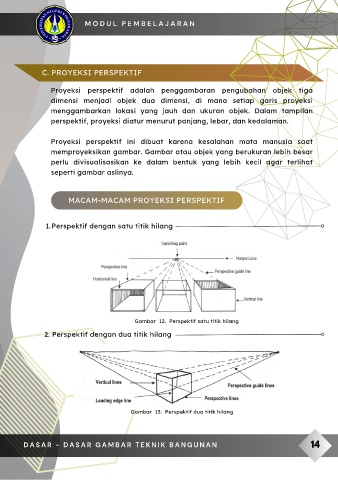

C. PROYEKSI PERSPEKTIF

Proyeksi perspektif adalah penggambaran pengubahan objek tiga
dimensi menjadi objek dua dimensi, di mana setiap garis proyeksi
menggambarkan lokasi yang jauh dan ukuran objek. Dalam tampilan

perspektif, proyeksi diatur menurut panjang, lebar, dan kedalaman.

Proyeksi perspektif ini dibuat karena kesalahan mata manusia saat

memproyeksikan gambar. Gambar atau objek yang berukuran lebih besar
perlu divisualisasikan ke dalam bentuk yang lebih kecil agar terlihat
seperti gambar aslinya.

MACAM-MACAM PROYEKSI PERSPEKTIF

1. Perspektif dengan satu titik hilang

Gambar 12. Perspektif satu titik hilang

2. Perspektif dengan dua titik hilang

Gambar 13. Perspektif dua titik hilang

D A S A R - D A S A R G A M B A R T E K N I K B A N G U N A N 14
