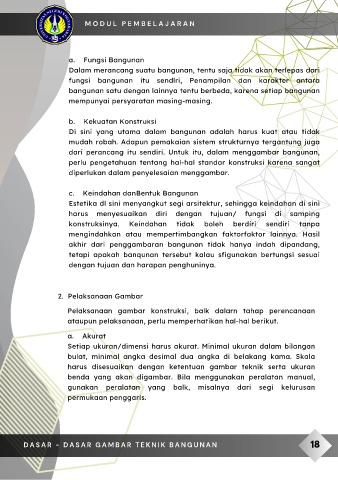

Page 24 - E modul Dasar dasar gambar teknik bangunan

M O D U L P E M B E L A J A R A N

a. Fungsi Bangunan

Dalam merancang suatu bangunan, tentu saja tidak akan terlepas dari
fungsi bangunan itu sendlri, Penampilan dan karakter antara
bangunan satu dengan lainnya tentu berbeda, karena setiap bangunan
mempunyai persyaratan masing-masing.

Gambar Teknik Bangunan
b. Kekuatan Konstruksi
Di sini yang utama dalam bangunan adalah harus kuat atau tidak
mudah robah. Adapun pemakaian sistem strukturnya tergantung juga

dari perancang itu sendiri. Untuk itu, dalam menggambar bangunan,
perlu pengetahuan tentang hal-hal standar konstruksi karena sangat
diperlukan dalam penyelesaian menggambar.

c. Keindahan danBentuk Bangunan
Estetika dl sini menyangkut segi arsitektur, sehingga keindahan di sini
harus menyesuaikan diri dengan tujuan/ fungsi di samping
konstruksinya. Keindahan tidak boleh berdiri sendiri tanpa

mengindahkan atau mempertimbangkan faktorfaktor lainnya. Hasil
akhir dari penggambaran bangunan tidak hanya indah dipandang,
tetapi apakah banqunan tersebut kalau sfigunakan bertungsi sesuai
dengan tujuan dan harapan penghuninya.

2. Pelaksanaan Gambar

Pelaksanaan gambar konstruksi, balk dalarn tahap perencanaan

ataupun pelaksanaan, perlu memperhatikan hal-hal berikut.

a. Akurat
Setiap ukuran/dimensi harus akurat. Minimal ukuran dalam bilangan
bulat, minimal angka desimal dua angka di belakang kama. Skala

harus disesuaikan dengan ketentuan gambar teknik serta ukuran
benda yang akan digambar. Bila menggunakan peralatan manual,
gunakan peralatan yang balk, misalnya dari segi kelurusan
permukaan penggaris.
