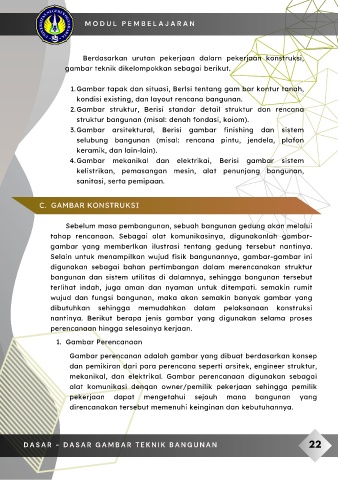

M O D U L P E M B E L A J A R A N

Berdasarkan urutan pekerjaan dalarn pekerjaan konstruksi,
gambar teknik dikelompokkan sebagai berikut.

1. Gambar tapak dan situasi, Berlsi tentang gam bar kontur tanah,
kondisi existing, dan layout rencana bangunan.
2. Gambar struktur, Berisi standar detail struktur dan rencana
struktur bangunan (misal: denah fondasi, koiom).

3. Gambar arsitektural, Berisi gambar finishing dan sistem
selubung bangunan (misal: rencana pintu, jendela, plafon
keramik, dan lain-lain).
4. Gambar mekanikal dan elektrikai, Berisi gambar sistem

kelistrikan, pemasangan mesin, alat penunjang bangunan,
sanitasi, serta pemipaan.

C. GAMBAR KONSTRUKSI

Sebelum masa pembangunan, sebuah bangunan gedung akan melalui
tahap rencanaan. Sebagai alat komunikasinya, digunakanlah gambar-
gambar yang memberlkan ilustrasi tentang gedung tersebut nantinya.
Selain untuk menampilkan wujud fisik bangunannya, gambar-gambar ini

digunakan sebagai bahan pertimbangan dalam merencanakan struktur
bangunan dan sistem utilitas di dalamnya, sehingga bangunan tersebut
terlihat indah, juga aman dan nyaman untuk ditempati. semakin rumit

wujud dan fungsi bangunan, maka akan semakin banyak gambar yang
dibutuhkan sehingga memudahkan dalam pelaksanaan konstruksi
nantinya. Berikut berapa jenis gambar yang digunakan selama proses
perencanaan hingga selesainya kerjaan.

1. Gambar Perencanaan

Gambar perencanan adalah gambar yang dibuat berdasarkan konsep
dan pemikiran dari para perencana seperti arsitek, engineer struktur,

mekanikal, dan elektrikal. Gambar perencanaan digunakan sebagai
alat komunikasi denqan owner/pemilik pekerjaan sehingga pemilik
pekerjaan dapat mengetahui sejauh mana bangunan yang

direncanakan tersebut memenuhi keinginan dan kebutuhannya.

D A S A R - D A S A R G A M B A R T E K N I K B A N G U N A N 22
