M O D U L P E M B E L A J A R A N

Penggunaan gambar-gambar ini dimaksudkan agar hasil pelaksanaan
sesuai dengan keinginan pemifik dan dengan biaya dan waktu yang sudah

dlperkirakan sebelumnya.

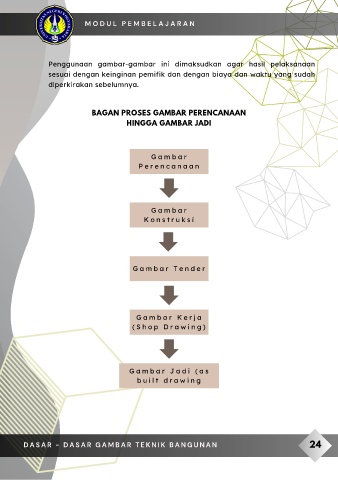

BAGAN PROSES GAMBAR PERENCANAAN
HINGGA GAMBAR JADI

G a m b a r
P e r e n c a n a a n

G a m b a r
K o n s t r u k s i

G a m b a r T e n d e r

G a m b a r K e r j a
( S h o p D r a w i n g )

G a m b a r J a d i ( a s
b u i l t d r a w i n g

D A S A R - D A S A R G A M B A R T E K N I K B A N G U N A N 24
