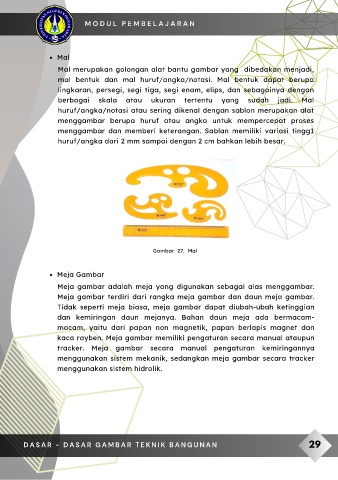

Mal
Mal merupakan golongan alat bantu gambar yang dibedakan menjadi,

mal bentuk dan mal huruf/angka/notasi. Mal bentuk dapat berupa
lingkaran, persegi, segi tiga, segi enam, elips, dan sebagainya dengan
berbagai skala atau ukuran tertentu yang sudah jadi. Mal
huruf/angka/notasi atau sering dikenal dengan sablon merupakan alat

menggambar berupa huruf atau angka untuk mempercepat proses
menggambar dan memberi keterangan. Sablan memiliki variasi tingg1
huruf/angka dari 2 mm sampai dengan 2 cm bahkan lebih besar.

Gambar 27. Mal

Meja Gambar

Meja gambar adalah meja yang digunakan sebagai alas menggambar.
Meja gambar terdiri dari rangka meja gambar dan daun meja gambar.

Tidak seperti meja biasa, meja gambar dapat diubah-ubah ketinggian
dan kemiringan daun mejanya. Bahan daun meja ada bermacam-
macam, yaitu dari papan non magnetik, papan berlapis magnet dan
kaca rayben. Meja gambar memiliki pengaturan secara manual ataupun
tracker. Meja gambar secara manual pengaturan kemiringannya

menggunakan sistem mekanik, sedangkan meja gambar secara tracker
menggunakan sistem hidrolik.
