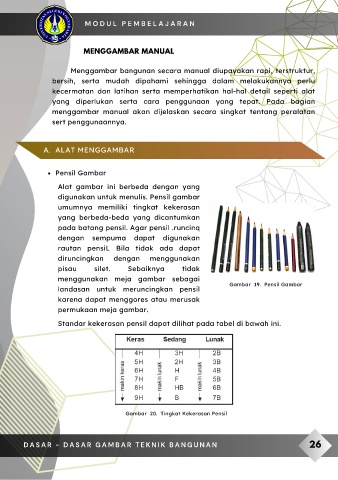

M O D U L P E M B E L A J A R A N

MENGGAMBAR MANUAL

Menggambar bangunan secara manual diupayakan rapi, terstruktur,
bersih, serta mudah dipahami sehingga dalam melakukannya perlu
kecermatan dan latihan serta memperhatikan hal-hal detail seperti alat
yang diperlukan serta cara penggunaan yang tepat. Pada bagian

menggambar manual akan dijelaskan secara singkat tentang peralatan
sert penggunaannya.

A. ALAT MENGGAMBAR

Pensil Gambar

Alat gambar ini berbeda dengan yang
digunakan untuk menulis. Pensil gambar

umumnya memiliki tingkat kekerasan
yang berbeda-beda yang dicantumkan
pada batang pensil. Agar pensil .runcinq
dengan sempuma dapat digunakan

rautan pensiL Bila tidak ada dapat
diruncingkan dengan menggunakan
pisau silet. Sebaiknya tidak
menggunakan meja gambar sebagai
Gambar 19. Pensil Gambar
landasan untuk meruncingkan pensil
karena dapat menggores atau merusak
permukaan meja gambar.

Standar kekerasan pensil dapat dilihat pada tabel di bawah ini.

Gambar 20. Tingkat Kekerasan Pensil
